Hier mein Projekt mit folgenden Funktionen:

- Helligkeitsabhängige Steuerung von insgesamt neun Rollos auf fünf Zimmer aufgeteilt
- Schalten von vier Funksteckdosen (TV, 2x LED, TV 2)
- Türöffner + Treppenhauslicht bei Dunkelheit
- Steuerbar per Smartphone App

Die Schaltpläne wurden mit Target 3001 auf eine Lochrasterplatine übersetzt

Es wurden Gurtwickler der Firma „Superrollo“ GW60 + Funkmodul ZB40 eingesetzt
Hinweis: Die Fernbedienungen speichern die Auswahl von zwei Rollos/Zimmer nicht immer. Deswegen schalte ich vier Relais drei Mal pro Tag welche diese Auswahl ausführt

Die nächsten geplanten Ausbaustufen:
- Alle BUS Teilnehmer mit 5V versorgen
- Einbau einer Input + Output Platine in eine UP Dose für Anbindung eines Gira 200320 Tastsensors
- 8-fach Output in ein Gehäuse von Phönix Contact ME 22,5 UT GN einbauen
- Bus Leitung durch ein CAT 5 Kabel ersetzen mit BUS A, BUS B, +24V, +12V, +5V, GND (Danke für den Tipp, hab ich hier im Forum gefunden)
- Einbau der Steuerung in einen Schaltschrank
- Anbindung eines Tablet´s welches fest verbaut werden soll

Es wurde die E2000 Logik Software V2.2.1c verwendet
Vielen Dank an das E2000 Team, echt klasse was ihr auf die Beine gestellt habt.

Anhänge

@ Home.e2k (99,1 KB) [Vorschau]



X@Home.nip (52,0 KB)

Hier ein Update:
Auf die Relaisplatine wurde eine “Versorgungsplatine” geschraubt. Diese hat 24V Eingangsspannung und liefert 3V, 5V, 12V und natürlich 24V. Damit habe ich dann das AVR Net IO und das Relais Board mit 5V versorgt. Das Relais Board benötigt noch zusätzlich 12V. Die 24V benötige ich für die LED´s des Gira Tastschalters.

Die 5polige weiße Steckverbindung ist eine Bus + Versorgungsanbindung. Es wäre theoretisch noch möglich mehrere Busanbindungen nebeneinander zu machen, mir reicht vorerst einer da ich von einem Teilnehmer zum Nächsten weiter gehe.

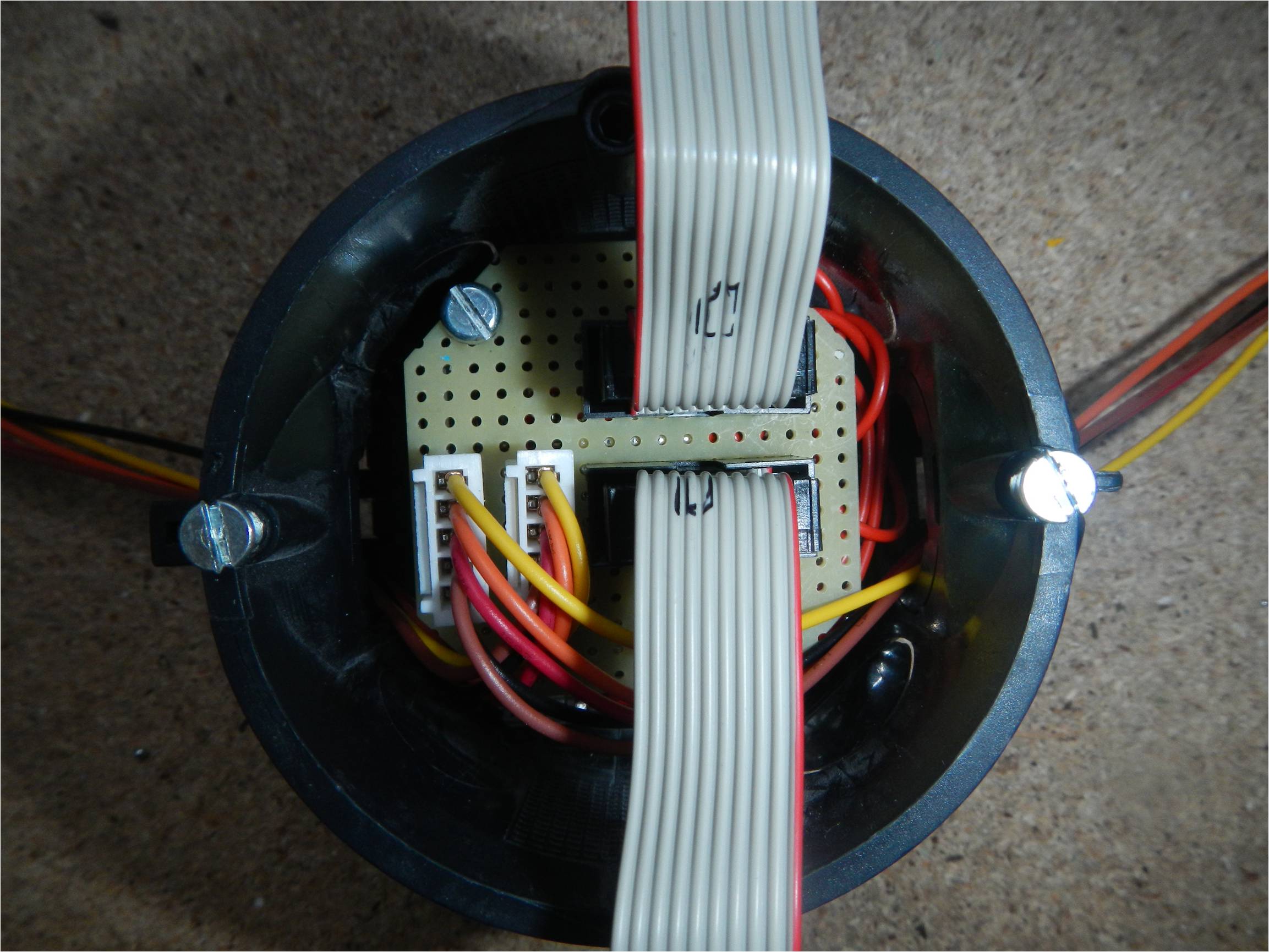

Ich habe noch eine Output Platine + Relais, eine Input Platine und das Ganze mit steckbarer Anbindung in eine UP Dose gebaut. Ist zwar aufwendig aber funktioniert. Bin auf die Platine welche schon in Bearbeitung ist

http://www.elektronik2000.de/forum/thread.php?id=984

gespannt. Dann kann noch ein Temperatursensor für die Zimmertemperatur integriert werden.

Anhänge







Gira Tastsensor.e2k (31,7 KB) [Vorschau]
