Hier ein Update:

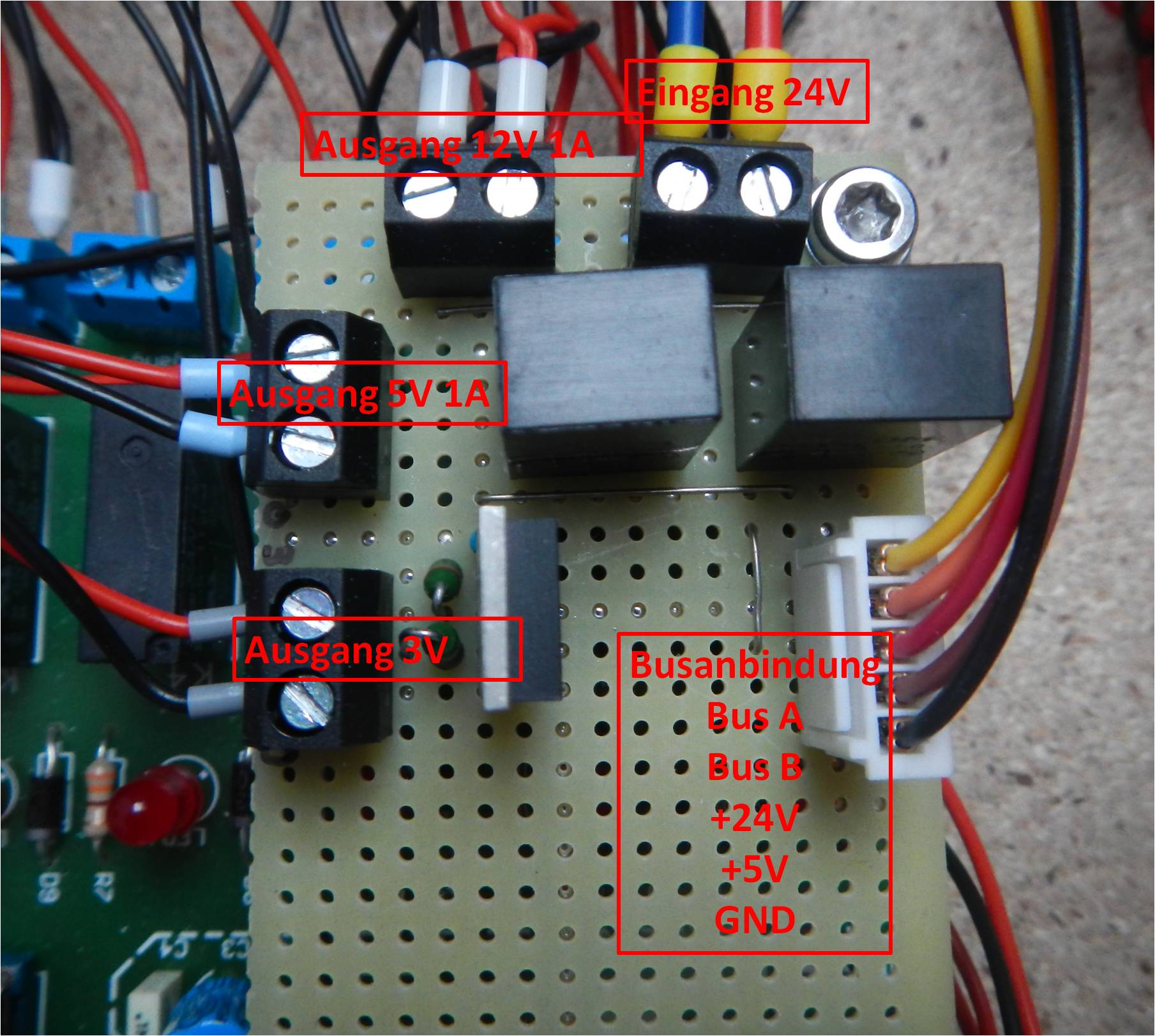

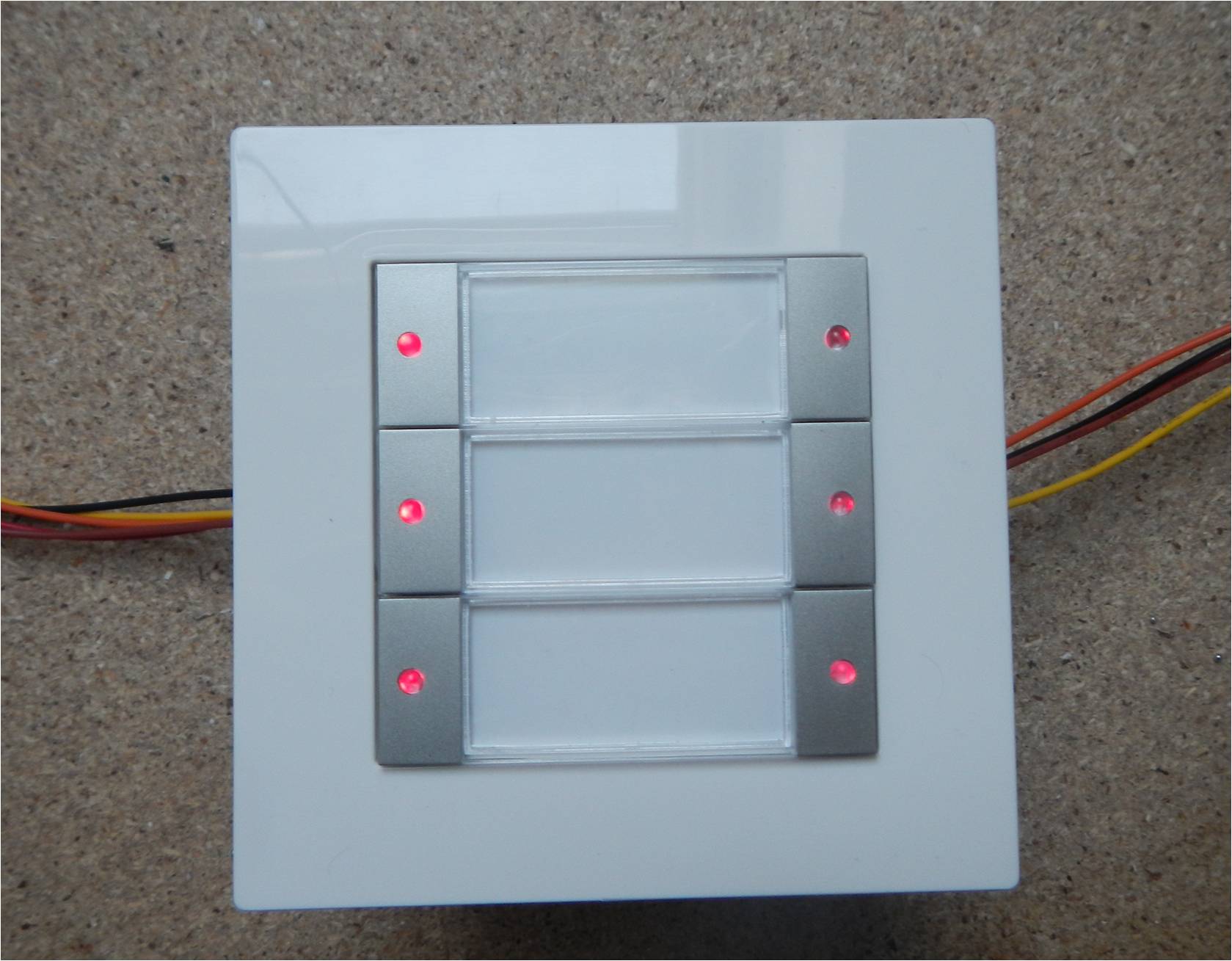

Auf die Relaisplatine wurde eine “Versorgungsplatine” geschraubt. Diese hat 24V Eingangsspannung und liefert 3V, 5V, 12V und natürlich 24V. Damit habe ich dann das AVR Net IO und das Relais Board mit 5V versorgt. Das Relais Board benötigt noch zusätzlich 12V. Die 24V benötige ich für die LED´s des Gira Tastschalters.

Die 5polige weiße Steckverbindung ist eine Bus + Versorgungsanbindung. Es wäre theoretisch noch möglich mehrere Busanbindungen nebeneinander zu machen, mir reicht vorerst einer da ich von einem Teilnehmer zum Nächsten weiter gehe.

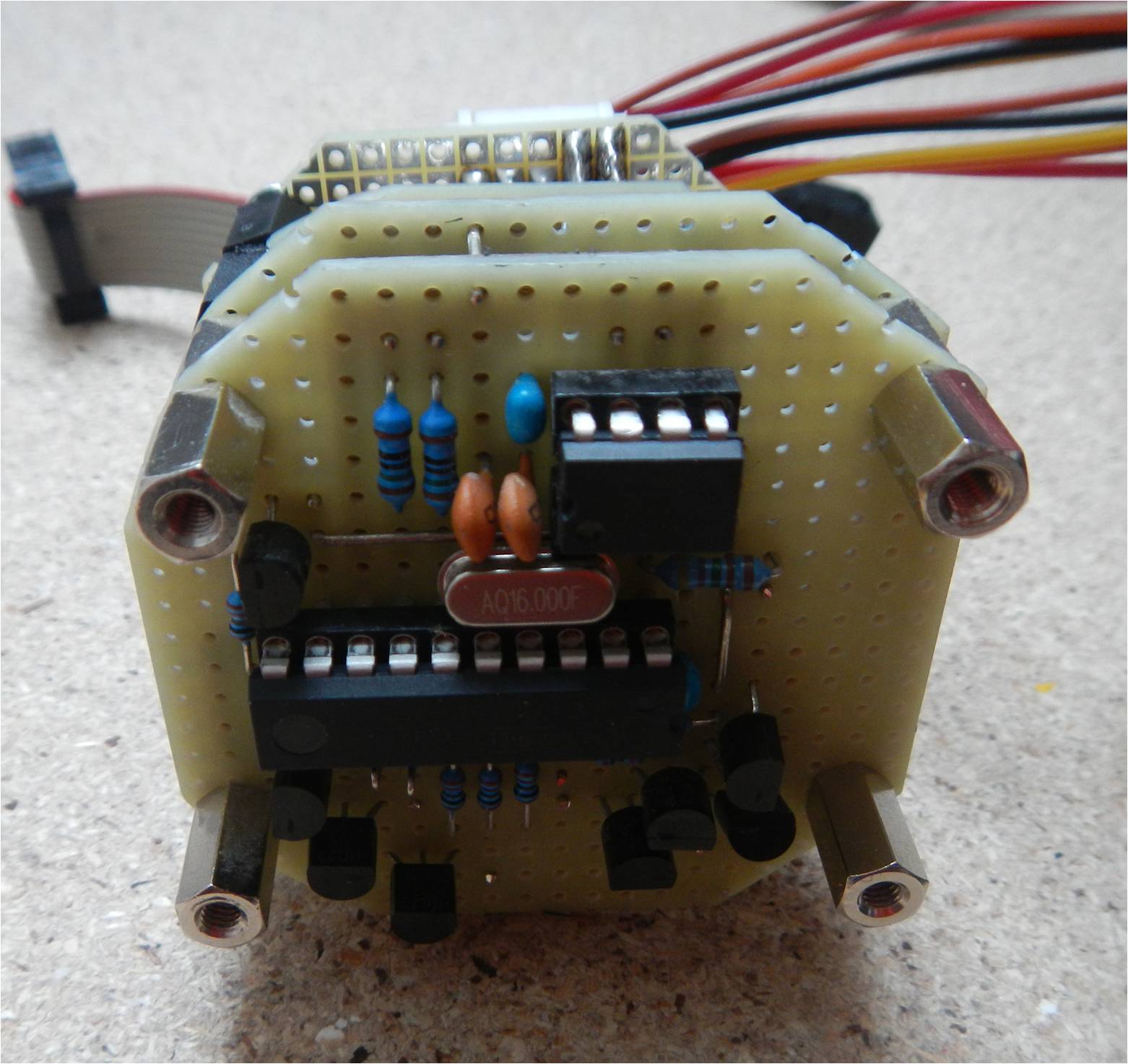

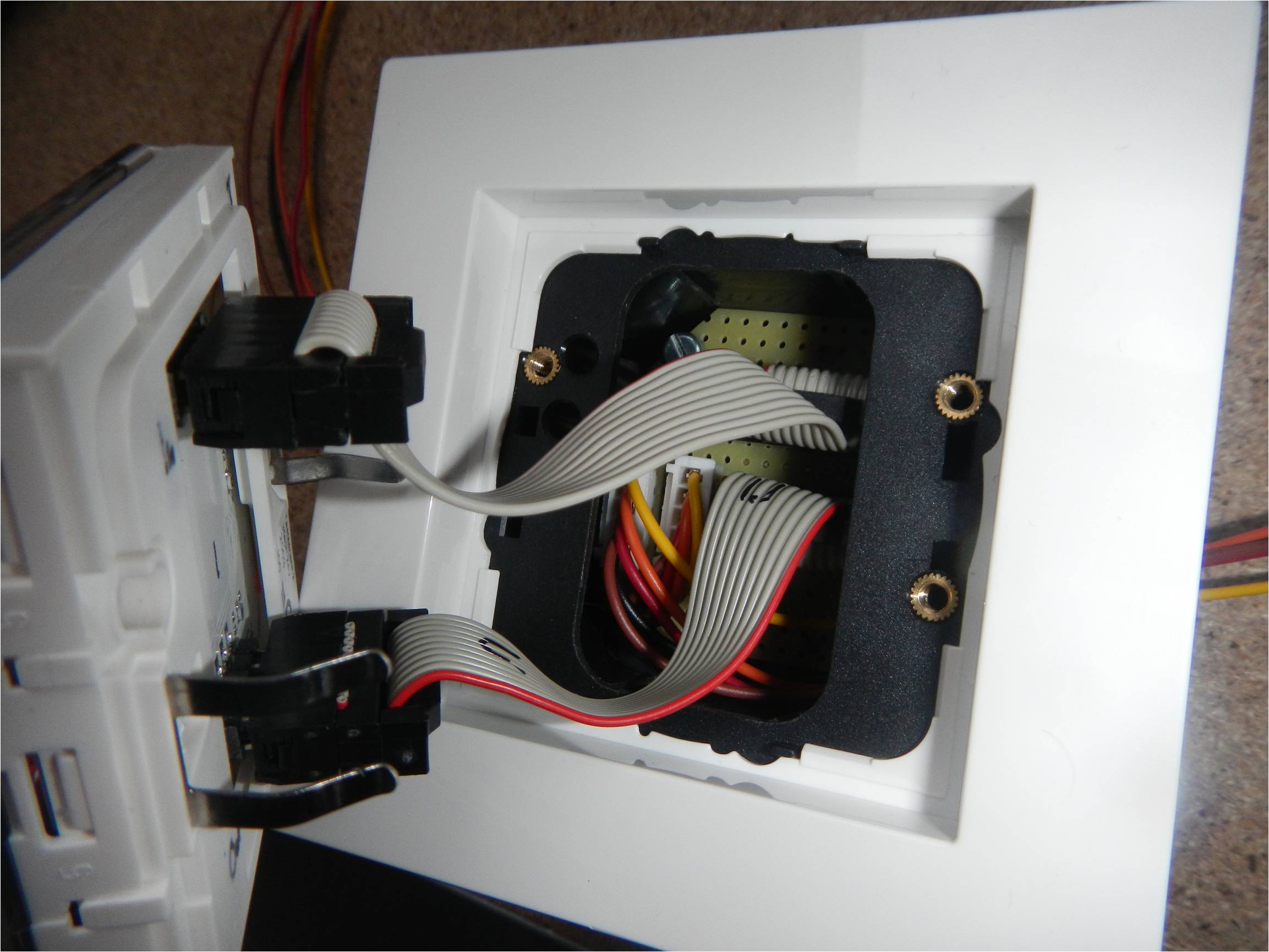

Ich habe noch eine Output Platine + Relais, eine Input Platine und das Ganze mit steckbarer Anbindung in eine UP Dose gebaut. Ist zwar aufwendig aber funktioniert. Bin auf die Platine welche schon in Bearbeitung ist

http://www.elektronik2000.de/forum/thread.php?id=984

gespannt. Dann kann noch ein Temperatursensor für die Zimmertemperatur integriert werden.

Anhänge







Gira Tastsensor.e2k (31,7 KB)
