Hallo,
ich habe schon seit dem ich mit E2000 arbeite, was ich eigentlich immer vernachlässigt habe, aber mich eigentlich doch stört, ein Problem.
Alle Messwerte die ich an einem Temp-Device über einen DS... erfasse oder direkt an einem Grundboard mit einem KTY-81 erfasse habe ich ständig Temperaturschwankungen von 2-3 C°.
Beide Systeme laufen eigenständig. D.h. dass Temp-Device an einem sep. Grundboard.
Ich logge alle 10 min die Werte.

Hat einer eine Lösung?
Gruß
Ralf

Hallo!

Könntest du mir das mal genauer erklären?

Hallo,

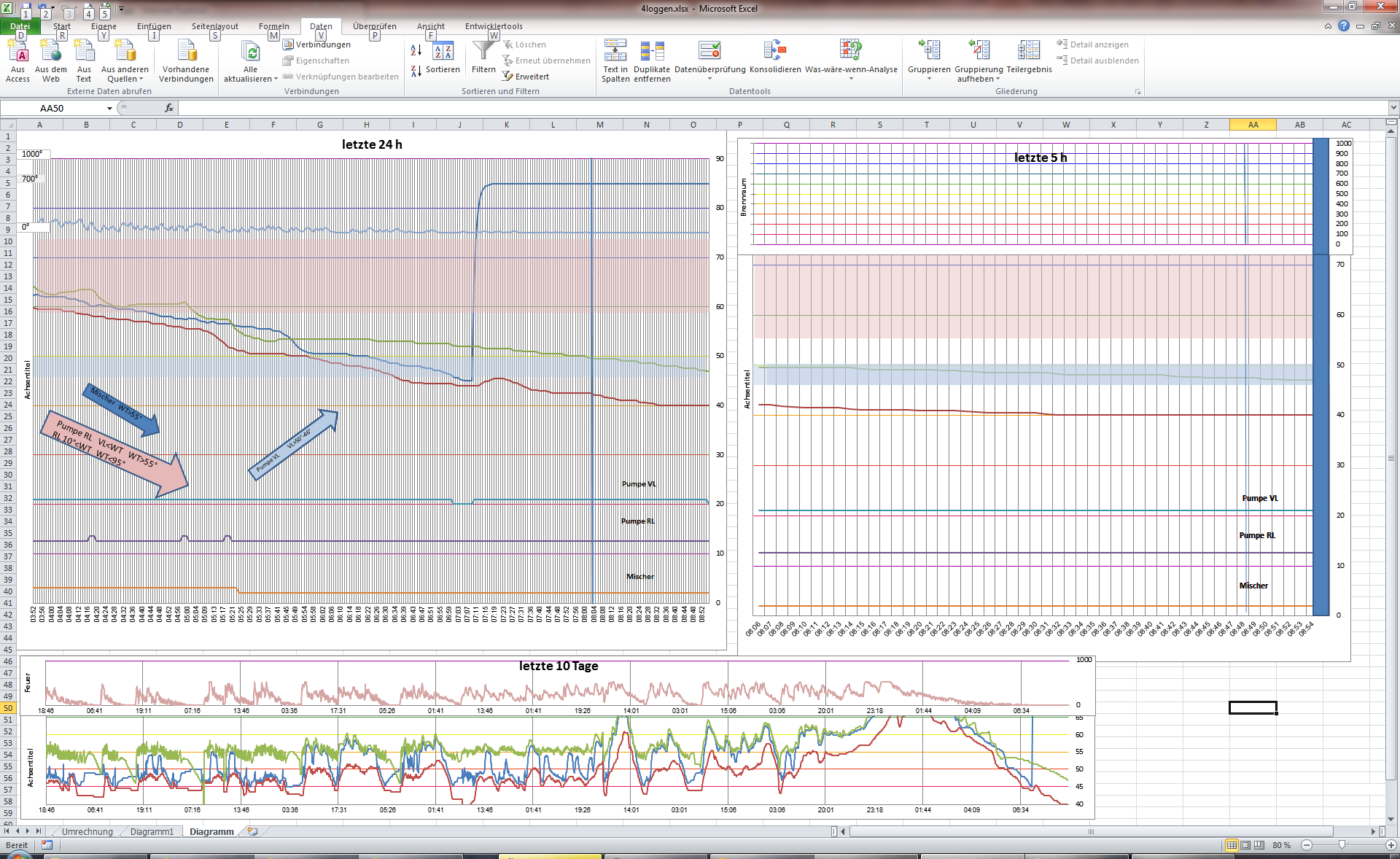

hier ein Bild der Log sowie einen Teil der Log-Daten.

1. Vorlauf
2. Rücklauf
3. Wärmetauscher
4. Brennraum über A/D Converter

Hier ein Beispiel:

12.01.2014 17:11 500 440 530 1430 0 1 1 0
12.01.2014 17:16 460 450 565 3115 1 1 0 1
12.01.2014 17:21 515 455 540 3035 0 1 1 0
12.01.2014 17:26 470 460 570 2920 1 1 0 1
12.01.2014 17:31 470 460 555 1990 1 1 0 1
12.01.2014 17:36 470 460 570 2265 1 1 0 1

Die Unterstrichenen zeigen die Vorlauftemperatur
von 50 auf 46 auf 51 auf 47
Im Diagramm ist das die mittlere blaue Linie.
siehe auch die grüne Linie, das ist die Wärmetauschertemperatur (Spalte 3)

Anhänge

log.zip (1,3 MB)

Screenshot 2014-01-13 08.43.32.png (308,4 KB)

Hat keiner einen Vorschlag?

Hallo,

hast du die Temperaturen jetzt am Grundboard dran oder an einer BUS-Platine?
Bei den Schwankungen könnte es sein, dass das Störungen auf den Messleitungen sind. Es wird bei dem KTY eine Analoge Spannung gemessen. Diese kann jenachdem durch außere einflüsse sehr schnell schwanken. Beim DS... tritt dies nicht auf (bzw. sollte nicht). Wenn ich mir den Graphen so ansehe dann schwankt es ja schon hin und wieder etwas mehr. Diese Schwankungen sind aber immer dann wenn die VL-Pumpe an und aus geschaltet wird. Kann es vielleicht sein, dass es daran liegt? Die Pumpe pumpt heißes wasser rein. Die Temperatur geht auf 50°C hoch. Dann schaltet er ab. Der fühler wird dann schnell wieder kühler weil kein Heißes Wasser mehr da ist. Wir haben 46 °C. Dann heißt er wieder und es geht wieder hoch?
Da ich nicht genau weiß wo deine Fühler angebracht sind kann ich da nur rätseln.

Vielleicht kannst du die Aufzeichnung auch mal schneller stellen. So alle 1 Minute einen Wert. Dann sieht man vielleicht mehr.

mfg
Tropby
_________________________
Elektronik2000.de | Software-Entwickler

Hallo,
die Werte hier stammen von einem DS an einem Bus-Modul. Wobei die Werte des KTY an einem anderen Grundmodul ähnlich aussehen.
Die Leitungen sind ca. 3m Microkabel und sind an einem 500L Boiler außen am Gehäuse montiert.
Der Fühler geht nicht in den Boiler. Als müsste das sehr träge Werte ergeben.
Die Vorlaufpumpe pumpt ja fast 2-3h in der Zeit gibt es jedoch sehr viele Schwankungen.

Ich werde die Messung mal auf 1min. setzen.
Melde mich dann wieder.

Habe heue Morgen ein seltsames Ereigniss festgestellt.
Ich logge z.Z. die Daten jede 1 min.
Um 7:10 hat die Vorlaufpumpe eingeschaltet und gleichzeitig ist die Temperatur des VL auf 85 C° gestiegen und geht nicht mehr runter. 85 C° sind es aber nicht sondern ca. 50 C°.
Diesen Fehler hatte ich schon mal. War aber plötzlich weg.
http://www.elektronik2000.de/forum/thread.php?id=825

Jetzt ist aber das Merkwürdige, dass der Fehler nicht mehr weg geht.
Ein Spannungslos schalten hilft nicht und ein neu aufspielen der Software hilft nichts.
Nun habe ich die VL Pumpe in der Software raus progammiert und die Pumpe geht auch aus.
Jedoch ist sie im Webbrowser immer noch auf ON. Was natürlich auch geloggt wird.
Im Liveview ist sie Aus und im Webbrowser ist sie AN.
Auch keine Änderung nach Aktualisierung des WB IE sowie auch in Firefox
Die 85C° vom Vorlauf werden aber immer noch angezeigt.
Hier mal die Prog.

Anhänge

9991 Rollo mit Kamin.e2k (144,8 KB) [Vorschau]

Screenshot 2014-01-17 09.01.23.png (279,7 KB)

Screenshot 2014-01-17 09.03.38.png (113,2 KB)

Muss mich korrigieren.
Das mit dem Webbrowser hat sich erledigt. War nicht richtig programmiert. Habe den den AND jetzt vor der Schwelle 5



Den DS habe ich jetzt ausgetauscht und der Wert stimmt wieder.
Aber wo liegt der Fehler???
Der DS wurde nun schon 2X ausgetauscht.

???

Habe auf dem Grundboard die 5V IC´s gegen DC/DC Wandler getauscht.
Am IC von Eing.>Masse und Aus. > Masse je einen 10pF Keramik für die Schwingungen gelötet.
Weiterhin auch einen 10pF unter jedem Elko im Netzteil.
Am 12V Netzteil noch einen Spannungsfesten Elko, Spitzendiode und Löschfunkenstecke.
Seitdem sind die Starken Spannungsschwankungen einigermaßen weg.
Die Busleitung habe ich auch noch mal überprüft.
Ist verdrahtet wie die oberer Zeichnung
http://www.elektronik2000.de/uploads/forum/Bus-Verkabelung.JPG

Werde jetzt mal testen.

Jetzt habe ich aber am DS Vorlauf um 22:00 und um 3:10 eine Spitze mit dem Wert 65531
Zu diesem Zeitpunkt war auch kein Gerät an. Habe alles bis auf den Brenner meiner Öl-Heizung abgeschaltet.
Was bedeutet dieser Wert? DS offen(Wackelkontakt?) oder Fehler am DS?

Hallo,

der Wert 65531 ist Hexadezimal 0xFFFB.
Das bedeutet, dass dies ein negativer Wert ist.

0xFFFF - 0xFFFB - 0x0001 = -5

Scheinbar handelt es sich dabei aber um eine Fehlmessung. Ich denke nicht, dass der DS18S20 zu dem Zeipunkt wirklich -0,5 °C hatte.

Vielleicht helfen dir diese Informationen Weiter.

gruß
Tropby
