Hallo,
ich möchte mit meinen AVR-NET-IO-Board (mit ATMega 644 und E2000 Firmware) und der Pollin-Relaiskarte
den Zustand eines Gerätes / Leitung mit 230V Netzspannung abfragen können.

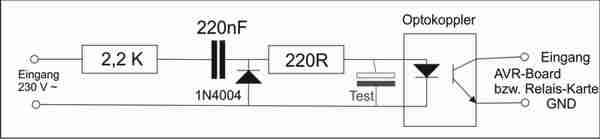

Dazu habe ich mir diese Schaltung (siehe Bild) aufgebaut.
Beim Test stellte sich folgendes Problem dar.
Durch die Diode entsteht an der LED des Optokopplers eine pulsierende Spannung.
Ich habe mit der E200-Logik diesen Eingang mit meiner Schaltung auf einen Ausgang gelegt (nur zum Test).
Beim Anlegen der 230 V ~ viebriert das Relais auf der Relaiskarte nur... (klar wegen der Halbwelle).
Testweise habe ich versch. Elkos parallel zur LED gelötet. Kein Erfolg :-(

Was könnte man an der Schaltung noch ändern um ein perfektes Signal zu bekommen ??

Anhänge


Da hilft nur ein Brückengleichter und ein großer Lade-Elko.

Ist ja schon eine "heisse Angelegenheit" .

Ich würde lieber ein 220Volt Relais schalten und mit dessen Kontakte auf's NET-IO gehen.

Gruß trollo52
_________________________
AVR-NET-IO mit ATMega644 + E2000-Logik-Software V2.1.2 + ADD-Board V1.3 + Output Device 8fach V1.3
+ Temperatur Device 2fach V1.1 + Input Device 8fach V1.3 + Realtime Clock + modifizierte Pollin-Relaiskarte K8IO + ISP-Adapter + ISP-Eigenbau-Programmer

Hallo DJMitch !

Das lassen wir doch mal besser sein ?

Ist viel zu gefährlich!

Es gibt andere Möglichkeiten.

zb von trollo52




Zu deiner Schaltung:

Google mal nach einem Kondensatornetzteil.
Sorry mehr möchte ich nicht zu diesem Thema sagen.

Hi,

ich würd nen kleinen Printtrafo nehmen z.B. "EE 20/6,1 106 :: Trafo, 0,35VA, 6V, 58mA" von Reichelt, der hat 6V Sec..
Dahinter nen Brückengleichrichter und nen Kondensatorund paralel noch nen 10k Entladewiderstand.
Dann kann auf jeden Fall auf der Relais- bzw. Optokopplerseite keine zu hohe Spannung ankommen und sollte auch genug geglättet sein, vor allem für nen Optokoppler.

Gruß
Heidos

Danke für die Infos.
Werde meine Schaltung nach einem euerer Vorschläge umbauen.
Ich denke die Idee mit einem kleinen Printtrafo klingt am Besten oder
einfacher mit einem 230V-Relais.
Dann ist es auch sicherer.
