Atmega1284

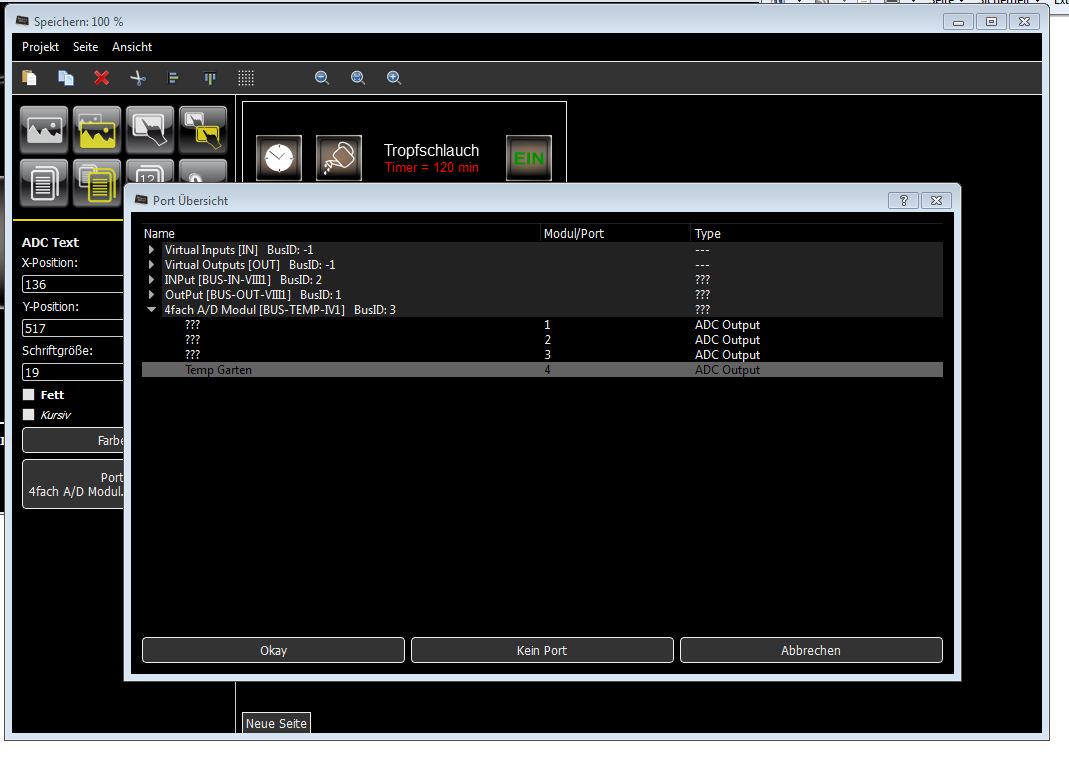

ich hänge mal ein paar Bilder an, an denen man ganz gut sieht, was ich gemacht habe.

Manfred



Das stimmt, der erscheint auch bei mir, aber erst stand da 0,5 und jetzt steht dort 0,0



Mit dem Thema hatte ich mich schon beschäftigt und meiner meinung nach auch verstanden. Zumindestens läuft seit einigen Wochen eine grafische Oberfläche, die ich im Designer erstellt habe, ziemlich problemlos. Wenn auch nicht so ordentlich wie bei Dir.



Ich glaube da hattes Du recht. Ich hab das noch mal verglichen und konnte feststellen, dass plus und gnd vertauscht waren

Seit dem Umklemmen, ist der Wert nicht mehr bei 0,5 sondern bei 0,0.

Da kommt kein Widerstand oder sowas rein? Richtig?

Anhänge

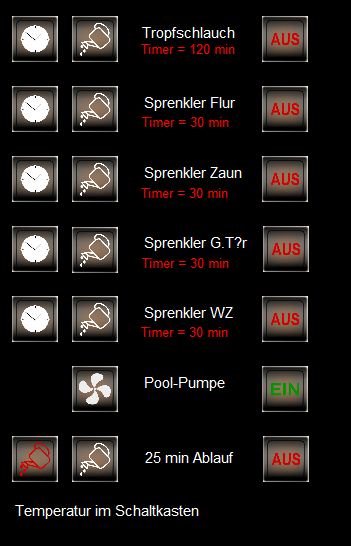

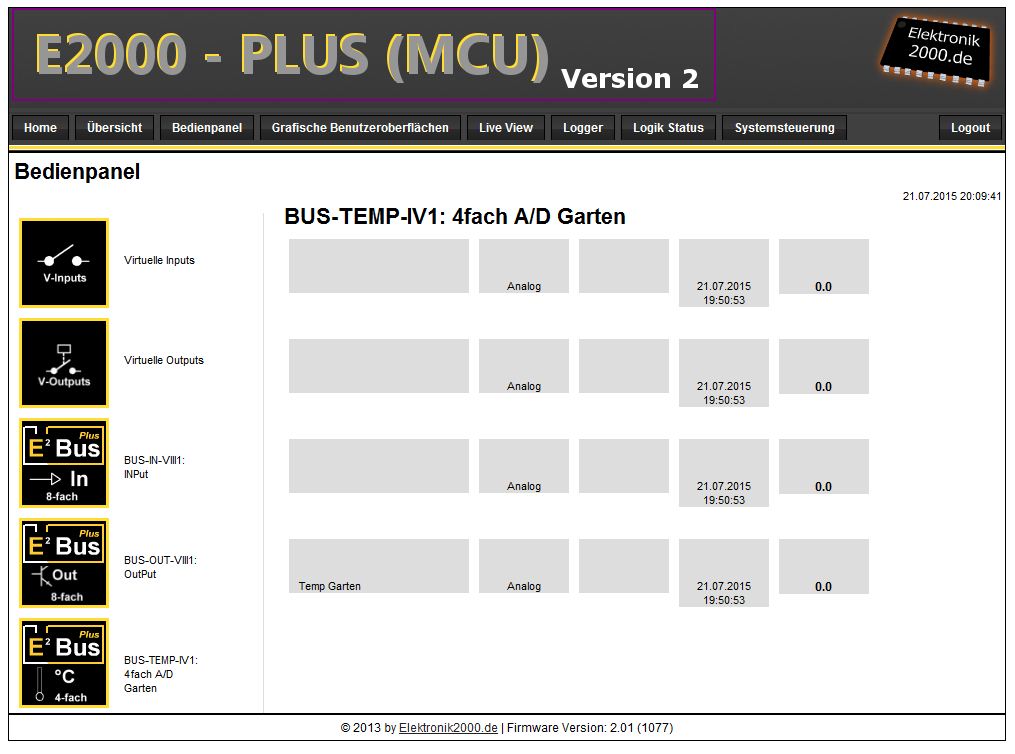

Bedienpanel Bus-Temp-IV .JPG (98,0 KB)

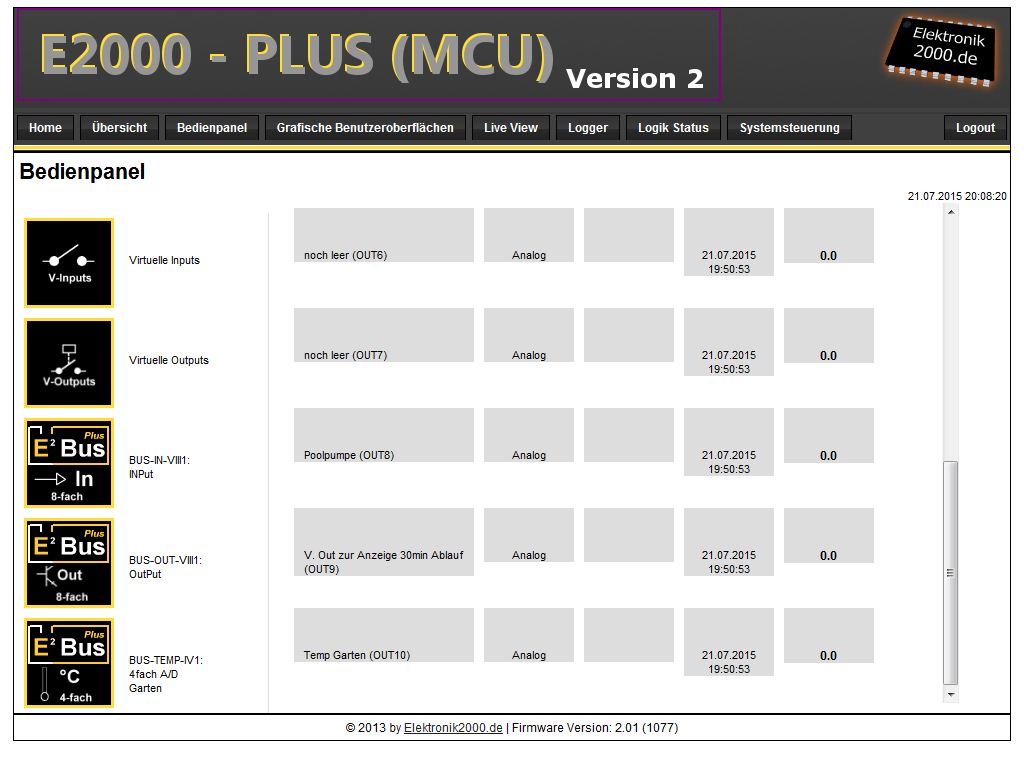

Bedienpanel V-Outputs .JPG (101,9 KB)

Gui Auswahl.JPG (17,2 KB)

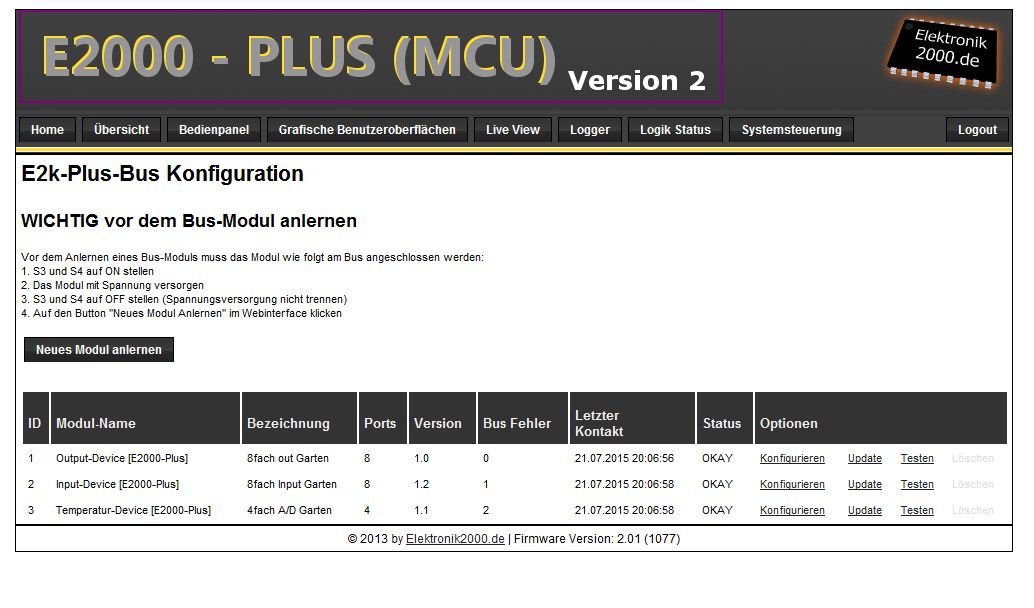

Syssteuerung Busmodule.JPG (99,2 KB)

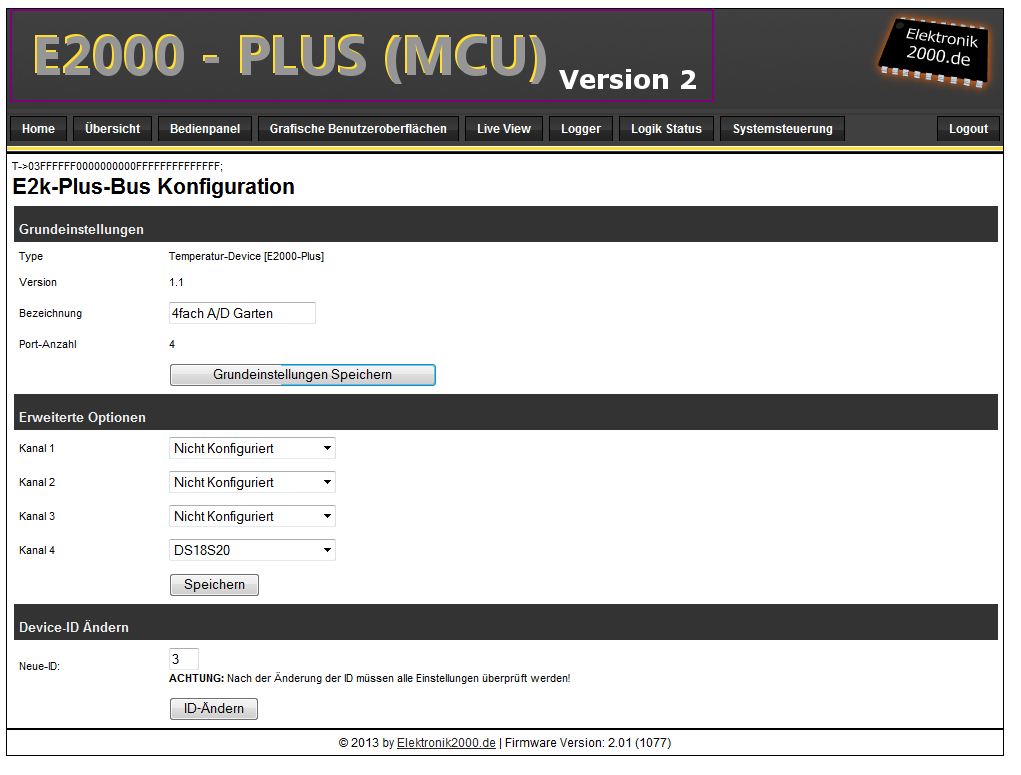

Syssteuerung Temp-Modul Konfiguration.JPG (99,4 KB)

Übersicht Designer.JPG (69,0 KB)

Hatte ich vergessen:

Anhänge

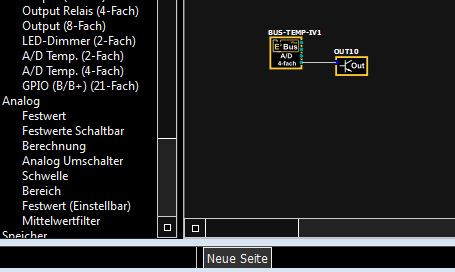

Auszug Logik.JPG (29,1 KB)

Hallo n811e,
das sieht alles soweit gut aus.
Ich hänge dir mal die Bilder von mir an mit etwas Erklärung.
Zuerst die Anschlußbelegung des DS18S20:



Zwischen +5V und Ausgang in der mitte muss ein Pullupwiderstand.
Dieser Widerstand ist hier standartmäßig auf 2,2 kOhm. Wenn deine Leitungslänge allerdings groß ist musst du den Widerstand verringern.
Ich habe bei einem Sensor ca. 30m Kabel da habe ich im Modul einen 2,2k Ohm Widerstand und an den Pins des Sensors nochmal 1kOhm und am Sensor zwischen GND und 5V einen 100n Kondensator. Ansonsten bekomme ich auch Null angezeigt.
Zwischen den beiden aüßeren Pins (GND und 5V) ist eine Diodenstrecke als Verpolungsschutz zu messen. Die Anode ist GND, die Kathode 5V. Damit kannst du die Polarität auch bestimmen wenn der Sensor irgendwo eingebaut ist und du nicht draufschauen kannst.

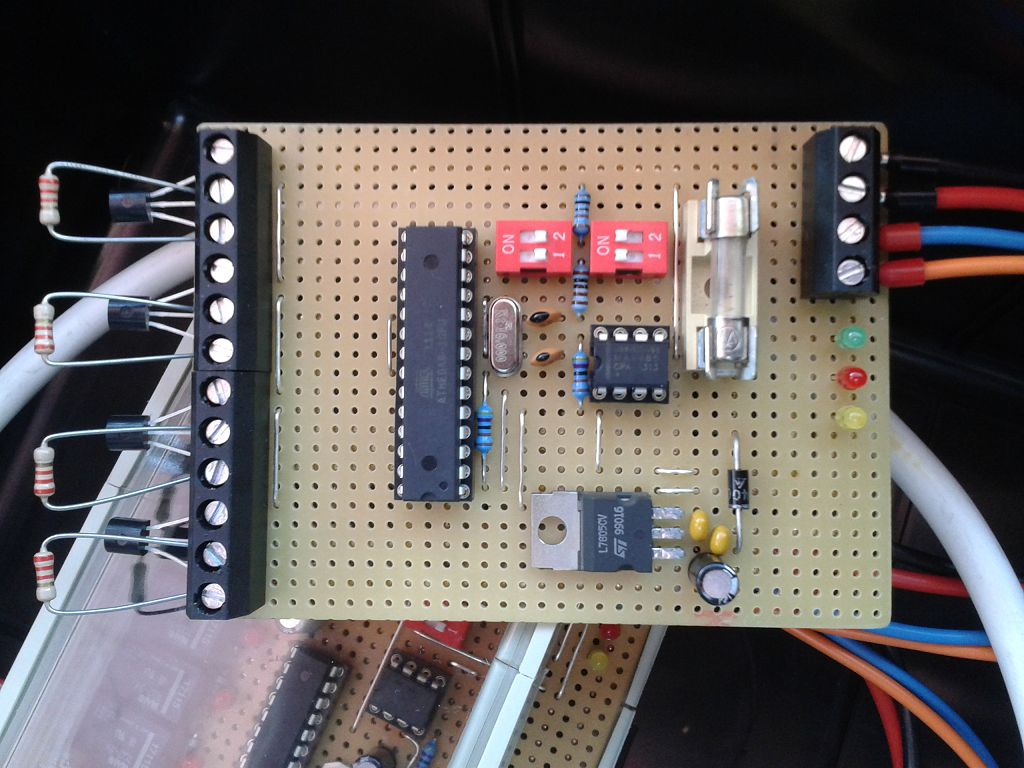

Mein erstes Temperaturmodul sah so aus zum testen, die Widerstände sind extern, nicht auf dem Modul:

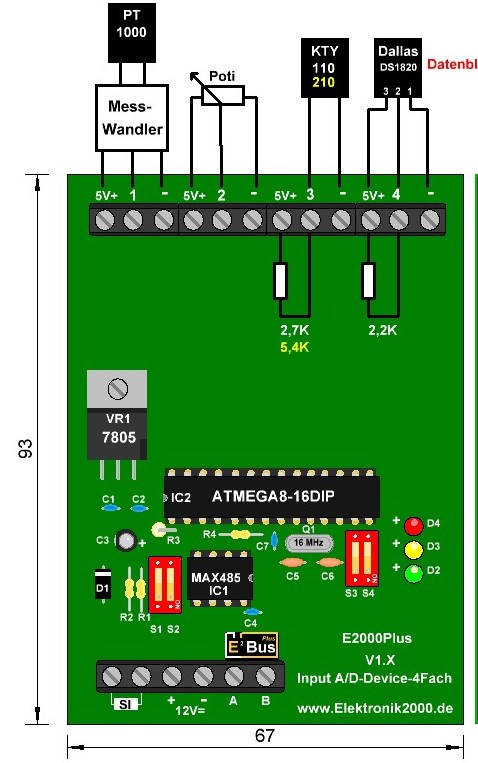

Die Original Beschreibung hier sieht so aus:



Das sollte dir jetzt helfen deinen Sensor in Betrieb zu nehmen.
Wenn du noch einen neuen hast kannst du ihn ja mal, wie an meinem Modul, direkt mit einem Widerstand an dein Modul hängen und die Eingänge testen.
Ich habe bis jetzt noch keinen Sensor durch verpolen geschossen, aber man weiß ja nie.
Ich verwende nur noch DS18B20, die werden in 0,1 Grad Schritten ausgewertet, die DS18S20 sind teurer und werden nur in 0,5 Grad schritten angezeigt.
Ich bestelle die immer im Zehnerpack in der Bucht aus Deutschland.

Viel Erfolg noch.

Manfred

Anhänge




Heee Manfred!!!

vielen Dank!!!!!!

Widerstand dazwischen und schon gings!!! Kaum macht man es richtig, klappts.

Der erste DS18S20 zeigt zwar nur 85 Grad an, da ich schon mal mit diesen Senoren gearbeitet habe, weiss ich, dass dies eine Fehler/Störmeldung ist. Der wird wohl hinüber sein. Ein anderer zeigt aber Werte an, die realistisch sind.

Dennoch bleibt mein Problem im Designer:

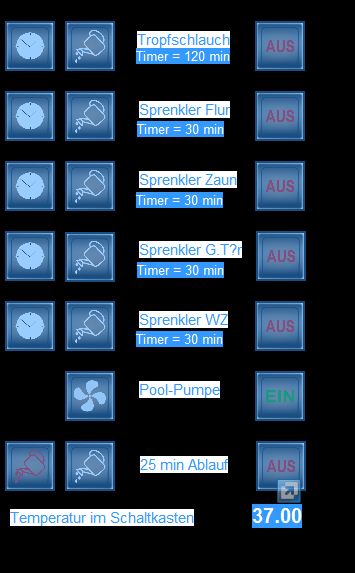

ich habe durch zufall im Webbrowser (in der Designeransicht) mal alles markiert, und siehe da, der Wert ist da, aber nicht zu sehen. Dann habe ich die Schriftfarbe geändert, dass brachte aber keine Besserung.

Woran könnte das noch liegen?

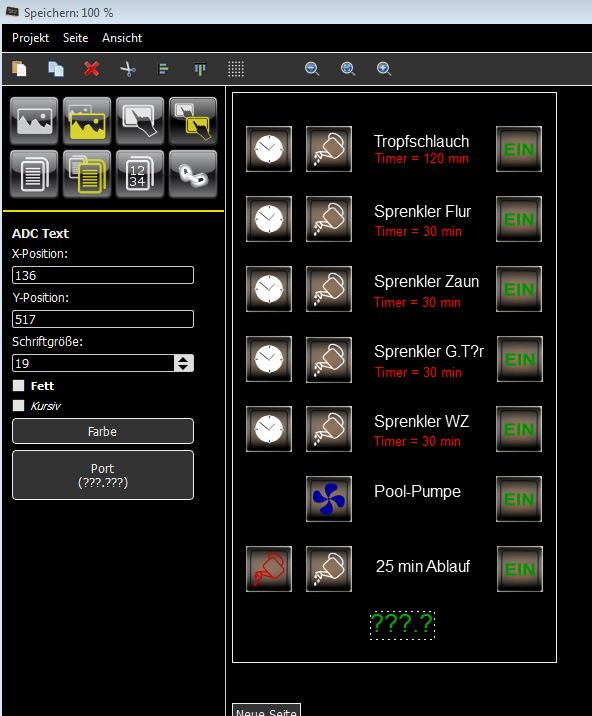

Ich hänge mal zwei Bilder an, da wird es recht deutlich.

Vielen Lieben Dank noch mal!!!!!!

Anhänge

Alles markiert.JPG (42,1 KB)

nichts markiert.JPG (39,2 KB)

PS:

könntest Du mal ein Bild von der unterseite, der 4fach A/D Lochplatine machen?
Ich habe überhaupt keine Vorstellung, wie man sowas auf solchen Platinen umsetzen kann. Das sieht von oben alles so aufgeräumt aus.

Hallo n811e,
freut mich, dass ich dir helfen konnte.
Gestern hatte ich auch ein Problem im Designer mit der Textfarbe.
Habe noch Texte und Knöpfe dazu gemacht und die Farbe war voll Rot und voll Grün ( also Wrert 255,0,0 ).
Die Schrift war nicht zu sehen.
Ich habe dann die Farbgebung auf andere Werte als 255 gestellt und es war alles zu sehen.
Versuchs nochmal mit anderer Farbe.

Danke für das Lob mit meiner Lochrasterplatine. Hab ich mal in der Ausbildung gelernt.
Meine komplette e2000plus Steuerung mit mittlerweile 16 gebauten Modulen ist auf Lochraster.
Mein Freund der mir immer professionell die Platinen gemacht hat lebt leider nicht mehr, da habe ich mich auf Lochraster zurückbesonnen.
Soetwas macht mir einfach Spaß und ist immer wieder eine Herausforderung.

Hier noch ein Bild der Platine von der Lötseite:



Weiterhin viel Erfolg beim Basteln
manfred

Anhänge


Na bei der "Leiterbahndicke" geht genug Strom durch.

Frage, warum auf Lochraster, Master schmeisst dich mit Platinen zu, wenn du nicht schnell genug die Türe zumachst....?

Hallo huggy,
es macht mir einfach Spaß etwas zu bauen und hinterher mit dem Ergebnis auch noch etwas sinnvolles zu machen.
Außerdem versuche ich meine Module genau auf meine Aufgaben abzustimmen. Ich baue meine Module Platzsparend in den Hutschienengehäusen um so wenig wie möglich Platz in meinen Hutschienenkästen zu verbrauchen.
Außerdem sind auf den original Boards die LEDs unten angebracht. Die sieht man nicht in den Plexiglasausschnitten der Gehäuse. Ich möchte was blinken sehen wenn ich auf meine Kisten schaue.

Hier mal ein paar Beispiele:

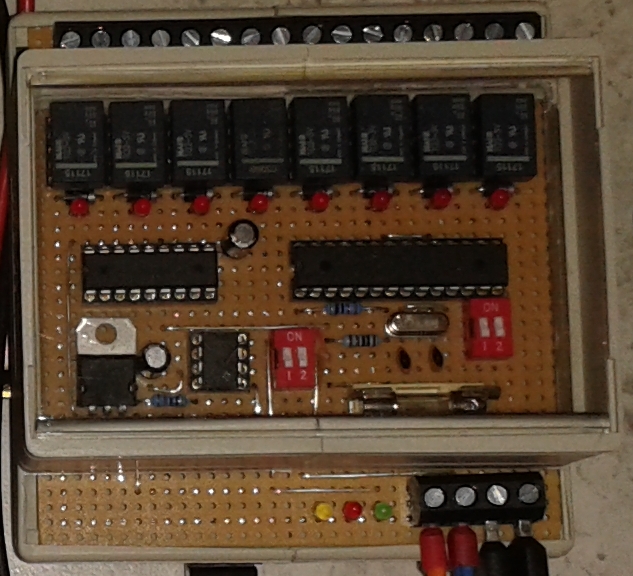

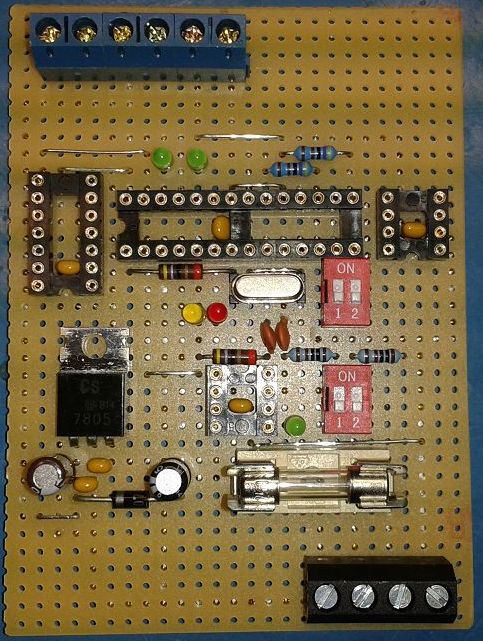

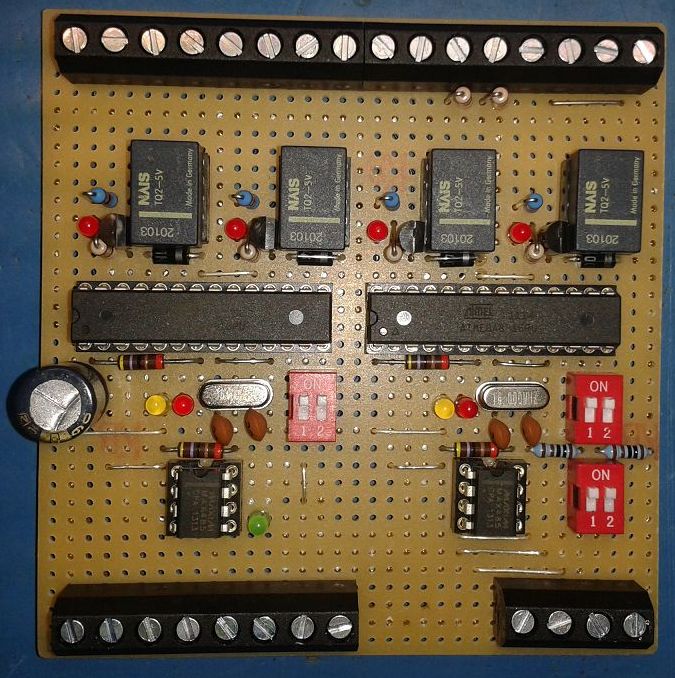

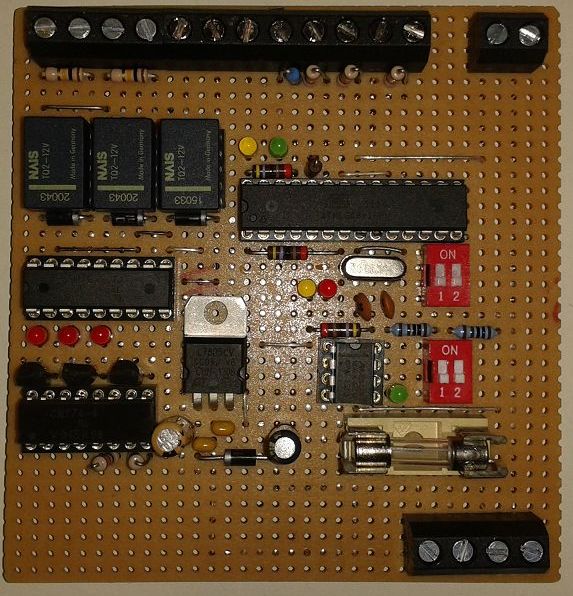

Das ist ein Doppelmodul mit zwei Multi I/Os in einem Gehäuse, ein Multi I/O für mein Garagentor mit 3 Relais, 2 Optokopplereingängen und 3 Temperaturen, ein Frequenzmodul ( das es noch nicht als Platine zu bestellen gibt ) und eine 8-fach Relais-Out für meine Stereoanlage ( das waren die Anfänge, da sitzen die LEDs auch noch unten ). Jede Platine ist immer wieder eine Herausforderung.
Das mach eine Menge Spaß zu bauen.

Gruß
Manfred

Anhänge





Ich finde es großartig!! Sowas würde ich auch gern können.
Obwohl ich, für mich als Kfzler schon stolz bin, dass nun meine selbst gelötete Platine richtig läuft!! (Danke Manfred!!!)
Natürlich auch an den Rest (Akim usw.) für alle Tipps, vor allem der mit dem defekten AtMega.

Jetzt wo ich zwei tolle Temperaturen angezeigt bekomme, würde ich meiner großen Tochter gern eine Email zu kommen lassen, in der ab 28 Grad Außentemperatur drin steht, dass Sie ins Pool darf. :-) denn jeden Tag, geht die diskutierei Ab 26 Grad los. Emails lügen nicht

Ich habe in der Weboberfläche alle eingestellt, die Testmail erfolgreich verschickt, aber was mach ich in der Logik zwischen dem Temp-Modul-Baustein und dem Emailbaustein? Irgendwie muss ich ja sagen, ab 28 Grad schick etwas raus.

Hallo n811e,
nimm in der Logik einfach eine "Schwelle" aus den "Analog" Bausteinen, den Rest bekommst du sicher hin.
Und danke für die Blumen

Gruß
Manfred
