Mit dem AVR-NET-IO-Board lassen sich verschiedenen Schaltungsaufgaben durchführen.
Die Steuerung des Boards erfolgt mit einer PC Software die Pollin zum Download anbietet.
Das NETIO Board verfügt über diverse Anschluss möglichkeiten:
- 4x Digital Inpiuts 0/5V (diese liegen auf der 25 poligen SUB-D Buchse).
- 4x Analoge Inputs mit einer 10Bit Auflösung
- 8x Digitale Outputs 0/5V (diese liegen auf der 25 poligen SUB-D Buchse).
- EXT An diesen Anschluss kann ein LCD Display angeschlossen werden.
Die Firma Pollin bietet diverses Zubehör , was direkt ans Board angeschlossen werden kann:
Hier einige Beispiele:
Was kann das Board?
Relaiskarte K8IO :
Diese Relais Karte kann sofort an das AVR-NET-IO Board angeschlossen werden.
Desweiteren sind dort die 4 Digital Inputs auf Schraubklemmen herausgeführt.

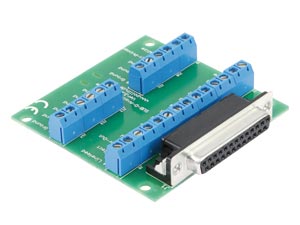

Diese Anschlussplatine führt alle Pins der 25pol SUB-D Buchse auf Schraubanschlüsse.
SUB-D Anschlussplatine:
Technische Daten (Angabe Pollin):
- Betriebsspannung 9 V~/max. 0,56 A bei 8 eingeschalteten Relais
- 8 Schaltkanäle (Ein/Aus)
- 4 Schalteingänge
- Schaltleistung 24 V/3 A
- 80 programmierbare Timer (10 Timer pro Relais)
Platinenmaße (LxB): 102x134 mm.

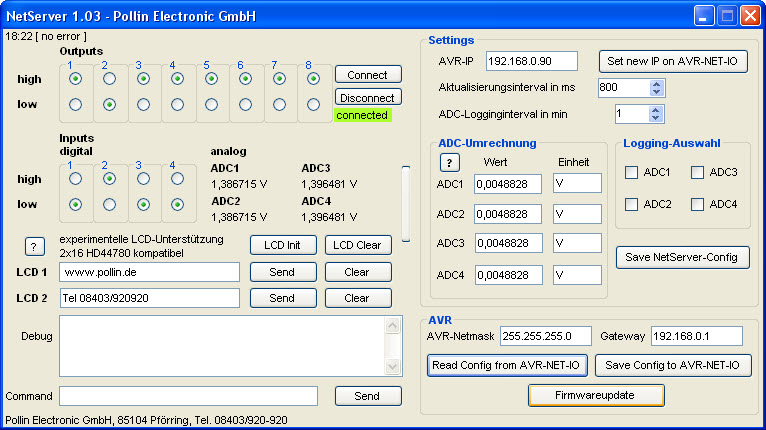

Pollin Steuersoftware:
Hier werden die Outputs geschaltet!
Hier werden die Inputs geschaltet!
Hier werden die Analogen Eingänge angezeigt !
Der Nachteil des AVR-NET-IO Boards besteht darin das eine Steuerung ohne PC nicht möglich ist!
Android Steuersoftware:
NET-IO-Control
Mit NET-IO-Control kannst du dein AVR-NET-IO-Board mit deinem Android Handy von überallaus steuern.
