So, da mein Schaltschrank immer voller wird, hab Ich jetzt mal die beiden Relaiskarten ausgedünnt,
und meinem persönlichen Bedarf angepasst:



An den beiden rosa Stecker werden die net i/os draufgesteckt, die rechte sektion
hat 2 Optos, an den Klemmen A-H kommt ein FS20 Sender dran, Z ist der gemeinsamt + Pol.

Schaltet der netio, soll der Opto seinen Kanal von + nach masse ziehen.

Die Linke sektion hat einfach nur ein Darlington, der steuert dann diverse Finder Relais direkt an,
da kann ich mir auch die freilaufdiode sparen, die Finder haben ein Modul im Sockel, inkl. Diode und Led.

Die beiden Roten Quader sind Traco Schaltregler mit 5 Volt, die gelben Kreise LED´s inkl Vorwiederstand.

Braune sind auch Widerstände, Grüne IC´s

Ganz unten an die Lötpunkte eine Ladung Anreihklemmen...

Wird morgen noch auf Fehler untersucht und ggf verbessert, und dann die Tage aufgebaut.

Weitere berichte folgen.....

Anhänge

test 2.jpg (66,9 KB)

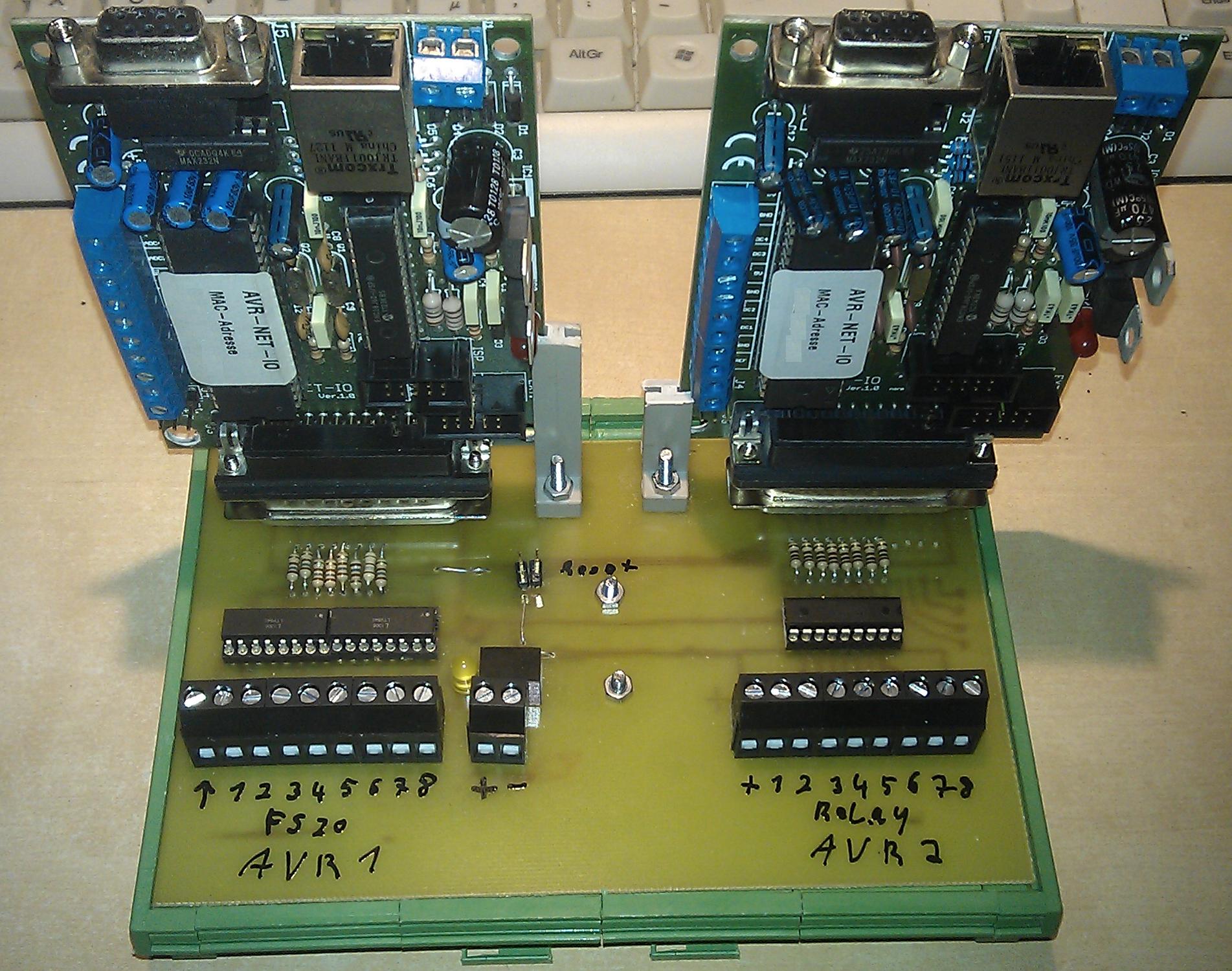

So, Layout noch ein bissl angepasst, noch ein vermessfehler eingebaut und fertiggestellt:



Rechts der Net io steuert ein darlington, der wiederum direkt an 12 Volt Finder Relais geht.
Die haben Freilaufdioden und led´s schon drauf.

Links der, steuert 2 Optokoppler, mit denen wiederum fahr Ich einen FS 20 Sender an.

Hinter der + - Klemme, ein 5 Volt Spannungsregler, Betriebs Led und hiner dem Spr 2 Resetklemmen,
die vorne auf den Schaltschrank sind.

Das ganze Teil kann nun direkt auf eine Din-Schiene geklemmt werden.

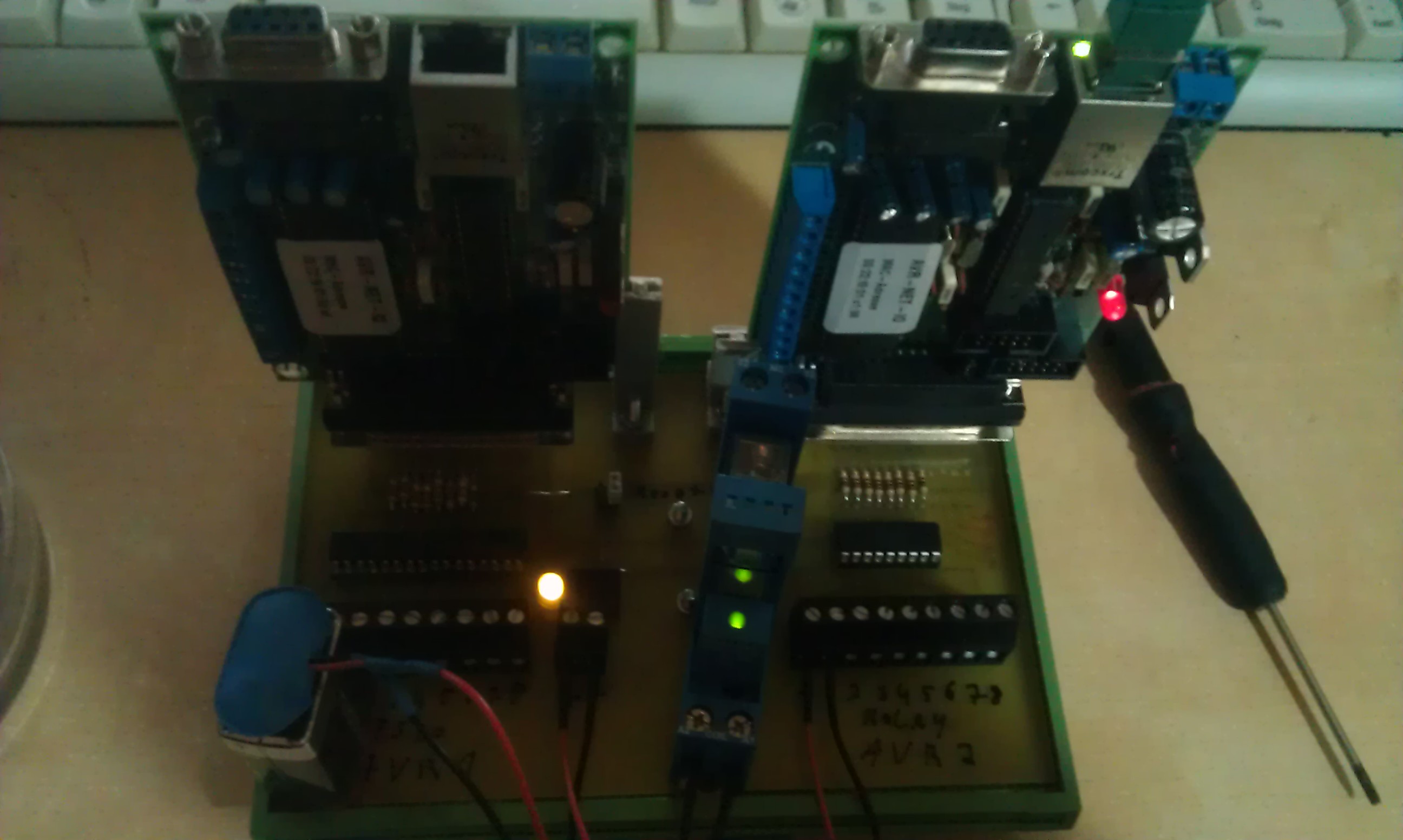

Hier noch eins im betrieb:

Anhänge

Avr betrieb.jpg (325,2 KB)

Avr fertig.jpg (456,1 KB)

So, jetzt hab Ich noch einen Stromtest gemacht...

1 Net io mit k 810 relaiskarte, Spannungsversorgung via Relaiskarte, 12V=

Leerlauf: 198.8
Leerlauf mit Netzwerkanschluss: 200.2
Vollast: alle Relais on: 490

Heisst, 2 net ios, und 2 Relaiskarten, sind etwa 1 Ampere auf 12 Volt.
----------------------------------
2 Net io, einmal Optokoppler, einmal Darlington,

Leerlauf: 188.0
Leerlauf mit Netzwerkanschluss: 193.8
Beide Volllast: 250.2

In dem Umbau, brauchen beide Net ios 75% weniger Saft.
Hat sich mal gelohnt, inkl. mehr Platz....

Hi, eine gute Sache.

Wenn du noch ein paar mA sparen möchtest, kannst du auf deinen beiden Net I/O´s noch die serielle Schnittstellen entfernen. D.h. den MAX232 und die dazugehörigen Elkos ausbauen.
Da diese für den E2000 nicht benötigt werden, habe ich diese komplett auf meinen Bords weg gelassen.
Zusätzlich kannst du auch den 5V Spannungsregler der Net I/O´s entfernen und die Boards direkt mit 5 Volt speisen. Das spart richtig Strom, da die meiste Energie bei dem 78L05 in Wärme abgegeben wird.
Das ist hier im Forum auch schon öfters behandelt worden.
Trotzdem ein toller MOD.
Gruß ocmag
