So, da mein Schaltschrank immer voller wird, hab Ich jetzt mal die beiden Relaiskarten ausgedünnt,
und meinem persönlichen Bedarf angepasst:

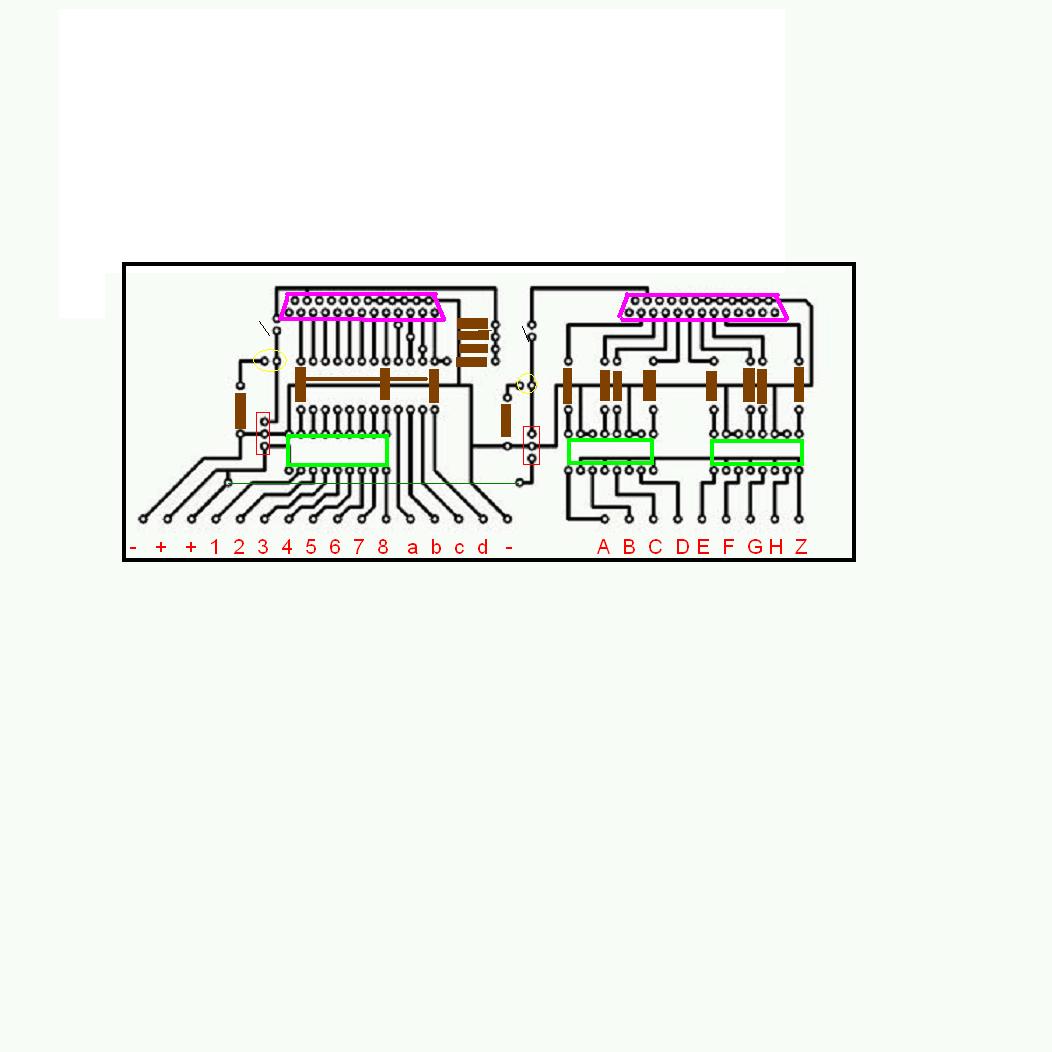

An den beiden rosa Stecker werden die net i/os draufgesteckt, die rechte sektion
hat 2 Optos, an den Klemmen A-H kommt ein FS20 Sender dran, Z ist der gemeinsamt + Pol.

Schaltet der netio, soll der Opto seinen Kanal von + nach masse ziehen.

Die Linke sektion hat einfach nur ein Darlington, der steuert dann diverse Finder Relais direkt an,
da kann ich mir auch die freilaufdiode sparen, die Finder haben ein Modul im Sockel, inkl. Diode und Led.

Die beiden Roten Quader sind Traco Schaltregler mit 5 Volt, die gelben Kreise LED´s inkl Vorwiederstand.

Braune sind auch Widerstände, Grüne IC´s

Ganz unten an die Lötpunkte eine Ladung Anreihklemmen...

Wird morgen noch auf Fehler untersucht und ggf verbessert, und dann die Tage aufgebaut.

Weitere berichte folgen.....
