Ready und getestet ! Freigegeben zum Nachbauen

Das arbeiten an Elektrischen-Anlagen sollte nur von einem Fachmann gemacht werden.

E2000-Logik NET-IO ADD V1.2



Beschreibung:

Alle Original Anschlüsse des Pollin NET-IOs bleiben erhalten.

MAX232 : Dieses Bauteil befindet sich normalerweise auf dem Hauptbord und wandert einfach auf das ADD Board.

MAX485 : Dieser Chip stellt uns den RS485Bus an den drei Klemmen zur Verfügung.

Realtime Clock: Dieser Chip sorgt dafür, dass unser NET-IO Board nun das Datum und die Uhrzeit ohne Internet beherrscht.

Batterie: Die Batterie sorgt dafür, dass unser Board bei Stromausfall oder Ausziehen des Netzteils nicht das Datum und die Uhrzeit verliert.

Jumper: Mit den Jumper aktivieren wir entweder den RS485Bus oder die RS232 Schnittstelle.

I2C: Diese Schnittstelle dient zum lokalen Ansteuern von Komponenten wie Displays, Tastenfelder und Temperatursensoren, eigentlich alles was man sich so vorstellen kann.

Eprom: Dieser Chip erweitert den Speicher für unser NET-IO. Damit verschaffen wir unserem Modul den nötigen Speicher, um selbstständig laufen zu können (ohne PC) .Damit haben wir auch ausreichend Speicherkapazität für unseren Webserver. Dieser Speicher addiert sich zum Atmel Speicher und sollte ausreichend sein, für alle Aufgaben die kommen.

Control IO: Diese Anschlüsse sind für Status LEDs und für spätere Erweiterungen.



Die Platine wird in den IC Sockel des MAX232 und in die Buchse EXT auf dem Hauptboard vom Pollins NET-IO aufgesteckt.


Schaltplan:

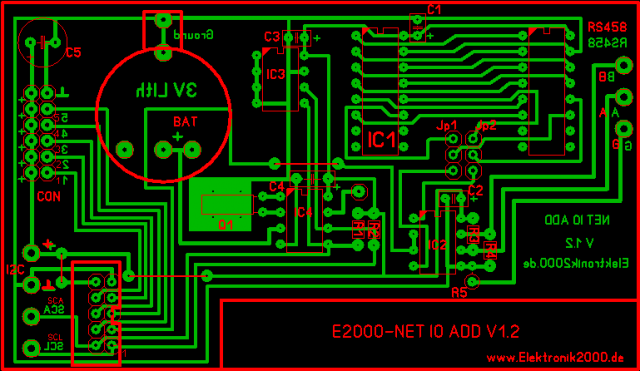

Layout:











E2000NET-IO ADDV1.2 Pack : Link



Stückliste:

1x AtmelMega644
1x MAX485
1x DS1307
1x 24C64
1x Knopfzellen Sockel 3V
2x Widerstand 4,7K
2x Widerstand 1K
1x Widerstand 100 Ohm
4x Kondensator 100nF
1x Quarz 32,768 Khz
2x Jumper
1x Stiftsockelleiste
3x Anschlussklemmen
3x IC Sockel 8-pollig
1x IC Sockel 16-pollig
1x Doppel IC Sockel 16-pollig
2x Sandwichleiste 2x5-pollig
1x Platine



Vielleicht stellt mal einer von euch einen hübschen Reichelt Warenkorb zusammen.

Auch eine Layout Umsetzung für Eagle und Target3001 währe toll ,wird dann hier online gestellt.


Der Preis für die Platine kommt noch!

Ich habe mal ein Warenkorb bei Reichelt zusammen gestellt.
Den "24C65" habe ich bei Reichelt nicht gefunden, nur einen "24C64". Keine Ahnung ob der auch geht.

http://www.reichelt.de/Warenkorb/index.html?S[...];ACTION=5;SORT=user;

Sorry mein Fehler ist ein 24c64.

Liste ist geändert Danke

Moin moin,
wollt mich auch mal zu Wort melden. Bin über dieses Projekt hier gestolpert und find es echt super!

Nu aber meine Frage, musste leider feststellen, dass ich mal völlig bei Eagle raus bin und ewig brauchen würd um mir die einzelnen Bauteile rauszusuchen. Es existiert da ja ein schickes Layout, aber ich wollt das nich ätzen, da auch die Ätzmaschine genauso eingerostet is wie ich mit Eagle, sondern fräsen. Besteht die Möglichkeit das Layout vektorisiert zu bekommen? Also als eps, ai, dxf, pdf wat auch immer

Ups Beitrag übersehen !

Das Layout ist mit Sprintlayout gemacht.

Ich könnte dir eine EMF oder Gerber Datei anbieten.

Hallo zusammen!

Seit einiger Zeit sehe ich ab und zu mal hier rein, habe mich etwas eingelesen
und finde das Projekt interressant.

Nun habe ich ein paar Fragen zum "E2000-Logik NET-IO ADD V1.0" und zwar:
Gibt es inzwischen eine Platine bestückt oder unbestückt, die käuflich zu erwerben ist,
wenn ja, zu welchem Preis?

Kann man das oben abgebildete Layout verwenden oder bedarf dieses inzwischen einer Korrektur?

Der in der Stückliste aufgeführte "AtmelMega64" wird doch auf dem NET-IO ADD V1.0 nicht gebraucht, oder?

Was versteht man unter einem "Doppel IC Sockel"

Gruß
trollo52
_________________________
AVR-NET-IO mit ATMega644 + E2000-Logik-Software V2.1.2 + ADD-Board V1.3 + Output Device 8fach V1.3
+ Temperatur Device 2fach V1.1 + Input Device 8fach V1.3 + Realtime Clock + modifizierte Pollin-Relaiskarte K8IO + ISP-Adapter + ISP-Eigenbau-Programmer

Die Platine ist noch nicht freigegeben !

Es muss noch ein Test mit dem Programmierer erfolgen wo wir auf die Platinen warten.

Sorry die Platinen brauchen leider immer ihre Zeit.

Wer das ADD Board nutzen möchte braucht einen Mega64 !

Durch dieses Board kommen Massig neue möglichkeiten und da ist der Speicher des Mega32 einfach zu klein.

zB: Webserver und RS485 Bus.


Doppelter IC Sockel ist vieleicht nicht glücklich getroffen.
Reichelt nennt die Steckadapter.
Bestell Nr.: AR16

Hi,

lässt sich für mehr Speicher nicht auch ein 24C128 oder gar ein 24C256 verwenden, bzw. das Board auch af die verwendung von 2 EEProms erweitern.
Oder muss dafür die Software umprogrammiert werden.

Gruß
Heidos

meine Frage, ob man das abgebildete Layout verwenden kann, wurde aber nicht beantwortet.

Manche User möchten auch mal etwas probieren und nicht nur über tolle Möglichkeiten lesen.

Wenn Ihr natürlich ausschließlich eine perfekte Fertiglösung anbieten wollt, dann ist das eine andere Sache.
Dann bin ich aber im falschen Board.

Gruß
trollo52
_________________________
AVR-NET-IO mit ATMega644 + E2000-Logik-Software V2.1.2 + ADD-Board V1.3 + Output Device 8fach V1.3
+ Temperatur Device 2fach V1.1 + Input Device 8fach V1.3 + Realtime Clock + modifizierte Pollin-Relaiskarte K8IO + ISP-Adapter + ISP-Eigenbau-Programmer

Grössere EEProms sind von unserer Seite zur Zeit nicht vorgesehen.
Die Aufgaben des EEproms liegt darin Daten zu Loggen und ein Firmware Update über
Netzwerk zu realisieren.
