ich betreibe den e2000netio mit der k8io relaiskarte und dem add board

hab heute versucht einen kty210 anzuschließen alles wie gehabt mit dem wiederstand 5,4kohm und so wie in der logic beschrieben
leider bekommen ich in der app auch nur die 5295 ausgabe

habe zum test mal alle eingange auf kty210 umgestellt leider ohne ergebniss

könnte das daran liegen das ich das add board für angeschlossen habe?

für schnelle hilfe wäre ich dankbar

Am ADD Board kann es nicht liegen.

Lade mal bitte deine Schaltung hoch!

ich habe bis jetzt noch garkeine schaltung dahinter ...
ich wollte erstmal nur ausprobieren ob es überhaupt funktioniert
hab einfach ein lehres projekt mit allen eingängen als KTY210 überspielt
und bei anzeige alle 8 eingange auf die erste seite gezogen ...
und die app zeigt bei jedem eingang nur 5295 an

Hallo Jack,

kann es sein, dass du die KTY210 noch nicht angeschlossen hast oder dass du nicht die Richtige beschaltung (externe Wiederstände) benutzt hast? Wenn ich das ganze berechne dann kann ich den Wert nachvollziehen wenn an dem Eingang 5V anliegen. Dann komme ich rechnerisch auf einen Wert von 5301 °C. Bei dir sind es scheinbar also nicht ganz 5 V die anliegen.
Bitte kontrolliere da deine Beschaltung nochmal.

Gruß
Tropby
_________________________
Elektronik2000.de | Software-Entwickler

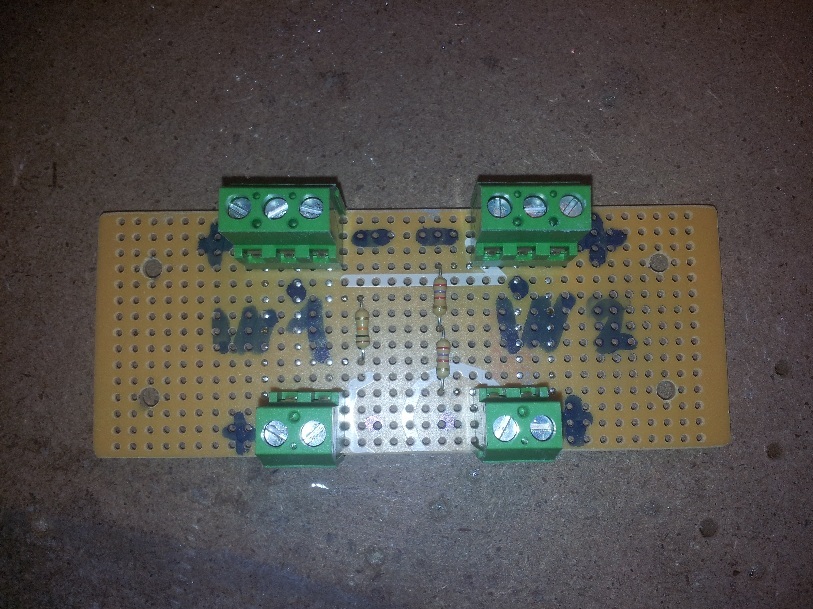

ich denke ich habe alles richtig gemacht ... hab ma zwei fotos von meiner platine hochgeladen
den temperatur sensor schließe auf der mit IN2 gekennzeichnetten seite an. die wiederstände sind 2 in reihe geschaltete 2,7kohm wiederstände die wie auf dem 2 bild zusehen ist zwischen der signalleitungsklemme (punkt) und dem gng (minus) geschalltet sind 5v (plus) gehen einfach so durch auf die untere 2erklemme

an der 2er klemme schließe ich den kty210 an
von der 5v klemme gehe auf dem net-io auf die klemme j6 5v
von der gnd klemme gehe ich auf dem net-io auf die klemme j6 gnd
und mit der singalleitung gehe ich auf dem net-io auf die klemme j9 adc1

eigendlich doch alles richtig oder?

Anhänge

2012-11-10 14.07.07.jpg (222,4 KB)

2012-11-10 14.07.23.jpg (150,8 KB)

Sieht alles OK aus.
Lade bitte mal deine Schaltung hoch.

Damit wir sehen können ob die Firmware keinen Fehler hat.

Hi,
geht der Widerstand nach 0V? Sollte er nicht auf +5V gehen?

ich habe ja.noch gaekeine Schaltung dahinter nur die 8 Eingänge auf kty210 geschaltet und über schwellen auf.die.8.Ausgänge gelegt dann hab ich in.der webanzeige die.8 Eingänge auf.die.erste Seite gelegt um auszuprobieren ob das ganze funktioniert ...aber wenn ich wieder zuhause bin kann ich das gerne hochladen ...

das merkwürdige is ja.auch das is der webanzeige alle Eingänge auf 5295 stehen auch die wo nichts angeschlossen is

Wenn du einen Eingang auf KTY210 Betrieb stehen hast , dann ist eine Schaltung vorhanden und steht in der Logik.

nodare hat Recht! (Bin ich blind?) der Widerstand muss nach 5V gehen.

ja kla das kann natürlich der fehler sein ... hatte mir die beschaltung aber eigendlich aus der logik rausgeschrieben ... kann das sein das es da falsch steht oder hab ich mich einfach verguckt?
wäre ja auch für die zukunft besser wenn der fehler wenn vorahnden behoben wird

bin leider immer noch nich zuhause aber melde mich dann morgen nochma wenn ichs ausprobieren konnte
danke schonma =)
