Hallo,
ich habe wieder etwas gebaut.



Bei meinem letzten Besuch im ausgebauten Dachgeschoss, um die Weinachtsdeko zu holen, fiel mir auf, das ich keine richtige Vorstellung über die Luftfeuchte habe. Es ist einfach nur frisch oder kalt, halt Ansichtssache.
Da im jetzigen Gästezimmer die Temperatur auf 17 Grad runter geregelt und selten jemand oben ist, hielt ich es für sinnvoll hier Abhilfe zu schaffen sozusagen Kontrolle bevor die Wände Beine bekommen.

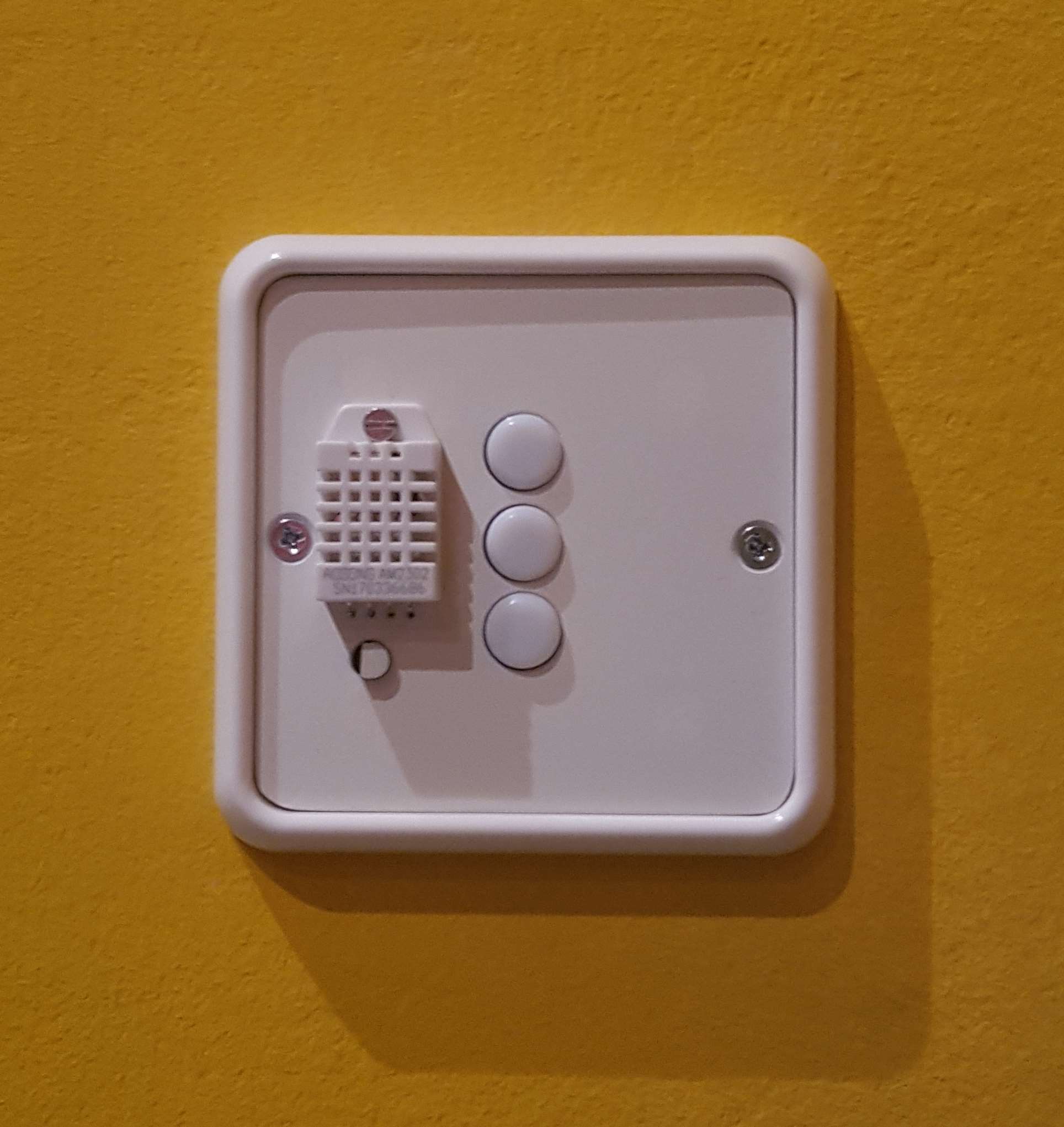

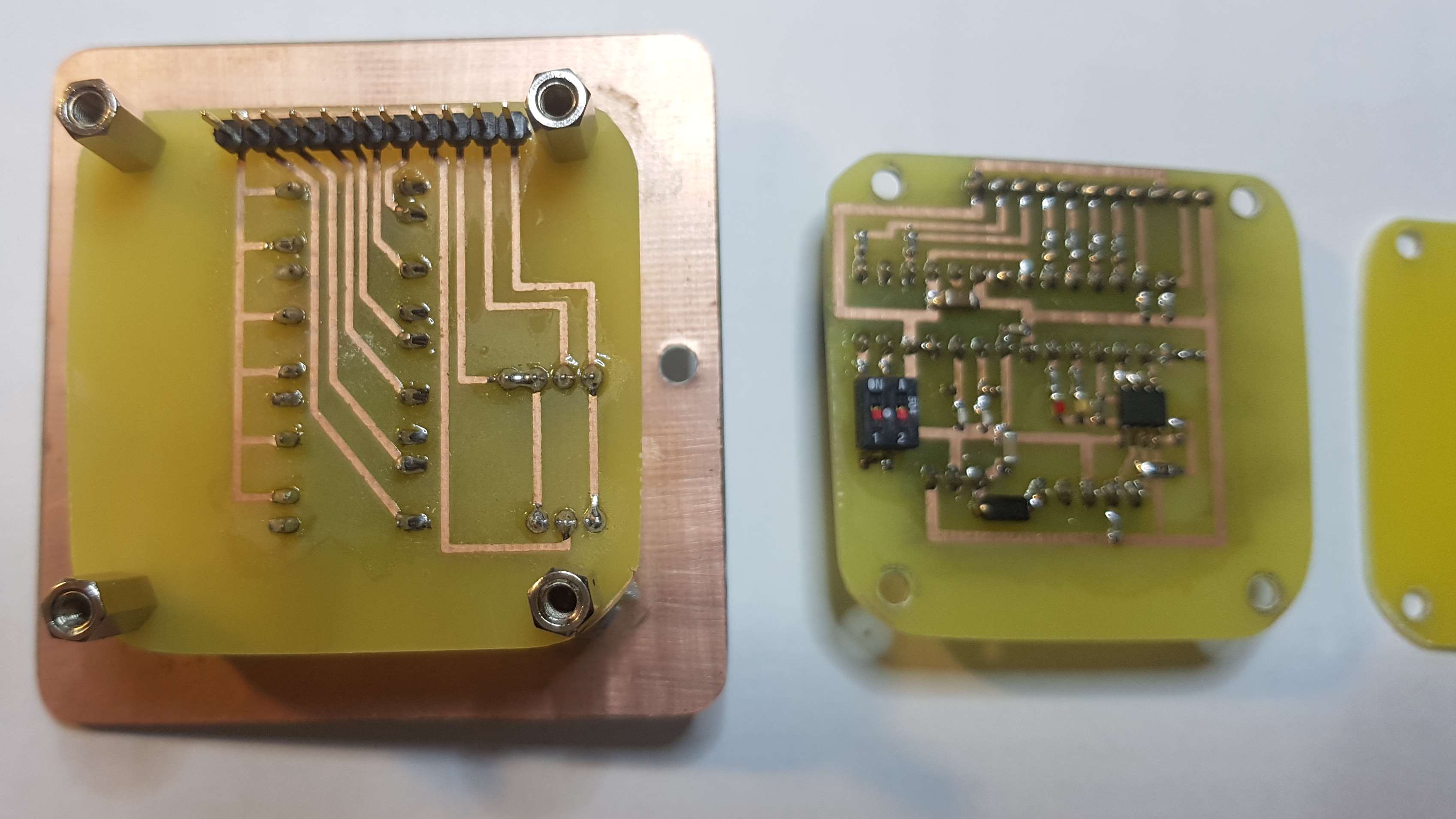

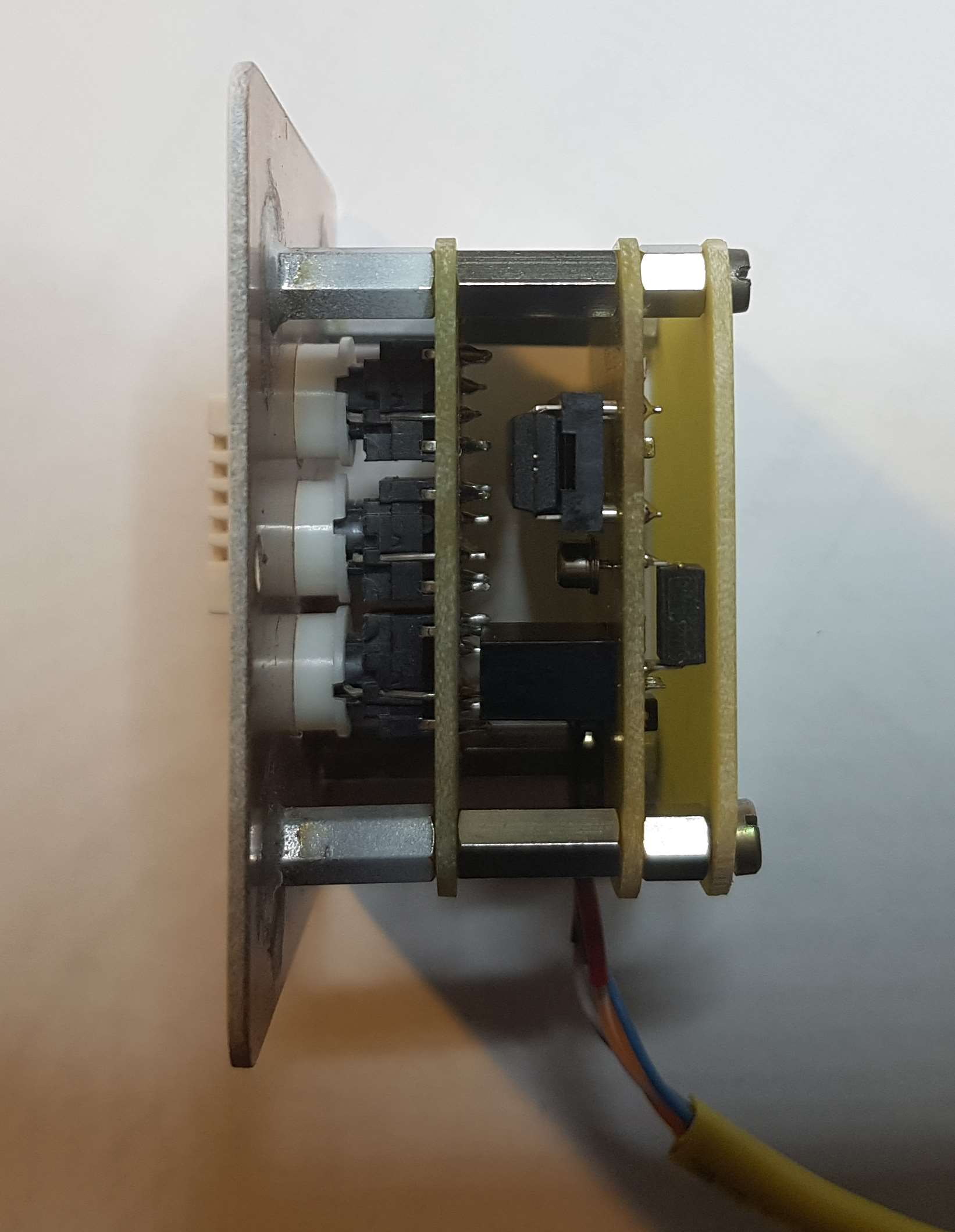

Grundlage ist das 8fach Multi IO UP mit den entsprechenden Erweiterungen. Das mit der Blende habe ich ja schon beim Displaymodul geübt. Die 3 Taster mit eingebauter LED sind derzeit noch in Reserve für weitere Ideen. Die Einbautiefe von 35mm könnte man auf 30mm verringern mit 10mm Säulen und versenken der Schrauben für die Abdeckung. Weniger geht nur mit flacheren Tastern. Bei einer 60mm Hohlwanddose ist jedenfalls genug Platz. Die Busleitung habe ich von der vorhandenen Türsprechstelle wie auch eine Etage tiefer abgezweigt.

Gruß Falko

Anhänge







_________________________
2xRaspberry Pi3 mit 23 und 6 Modulen,1xRaspberry Pi2 mit 6 Modulen 1xRaspberry Pi3 zum Testen mit 3 Modulen 1xRaspberry Pi3 mit 2 Multi IO als Akkutester

Ich wollte schon immer das die Markise bei Sonne im Sommer ein Stück Terrasse + Fester abschattet. Die letzte Maleraktion hat mir die Möglichkeit eröffnet dafür noch eine Hohlwaddose zu setzen und ein Buskabel zu verlegen. Wind und Regensensor ist ja Vorhanden.
Der alte Schalter außen wird auf das Multi IO gelegt so dass ich auch wie bisher den Schalter nutzen kann. Nebenbei fällt noch ein Platz für den DHT22 und DS18B20 ab.
Wie immer merkt man erst wenn man fertig ist was nicht Optimal gelöst ist. Der DHT22 kann deutlich weiter nach links. Die Taster sind leider fix kein Platz auf der Platine (ATMega als SMD?) und den SMD Dip Schalter habe ich durch einen 5mm hohen Dip Schalter ersetzt (aufgeklebt) damit ich ohne Demontage ran komme. Naja vielleicht nächstes Mal.

Allen ein schönes WE

Falko

Anhänge

Markisensteuerung 1.jpg (335,1 KB)

Markisensteuerung 2.jpg (380,3 KB)

Markisensteuerung 3.jpg (301,6 KB)

Markisensteuerung 4.jpg (176,6 KB)

Markisensteuerung 5.jpg (273,7 KB)
