Hallo,

Nun hab ich meine Verteilung fast fertig....

Das Problem was ich jetzt habe ist, dass wenn bei 5 Relais Output Modulen, alle für meine Rollos bestimmt, ich jeweils 2 Relais pro Output Modul gleichzeitig einschalte,- also "Zentral Auf" bzw. "Zentral Zu"- schalten alle Relais zwar ein die auch sollen,- aber dann geht die gelbe Bus-LED auf Dauerlicht und nix passiert, bis ich dann die Spannungsversorgung trenne und alles Neustarte.
Wenn ich aber jetzt alles einzeln durchteste, klappt alles ohne Probleme...

Verursachen evt. die Relais Störungen auf dem BUS? - Wenn ja, hätte jemand ne Lösung?

Achjo, Ich habe das E 2000 Plus System


MFG
Markus

Ist dein Netzteil stark genug um stabiel alles zu versorgen ? Wenn die Spannung kurzzeitig zusammen bricht, hängt der Atmel auf den Modulen.

Was für Kabel und wie lang sind die denn? Eventuell zu viel Spannungsabfall durch zu lange Leitung und dann Zusammenbruch bei dadurch zu hoher Belastung durch zwei Relais auf einmal?
Miss doch mal, wie viel Spannung anliegt wenn nicht geschaltet wird, und ob die zusammenbricht, wenn beide gleichzeitig schalten.
Eventuell mit einem analogen Meßgerät, weil die Multimeter manchmal etwas langsam sind.

Und bitte im Hinterkopf behalten: Dieser Hinweis kommt von mir als Elektronik-DAU, wenns also nichts ist, einfach verbessern oder ignorieren
edit:
OK, jetzt habe ich viel zu lange getippt...

Nabend,

an blueicechip: Ich denke mal, das mein
Netzteil mit 12 V / 2 A alle mal ausreicht. ;-)

An Marlox: Ich habe hier bei mir BUS bzw. EIB Kabel verlegt.
Zwischen Netzteil und Bus- Module habe ich eine Strecke von etwa 20 meter.
Da dürfte ich wenig Spannungsfall haben.
Aber die Idee trotzdem mal zu messen, was mit der Spannung passiert, wenn ALLE Module
schalten, finde ich nicht schlecht. Vielleicht hat ja das Netzteil einen weg. Ich werde am Wochenende mal dran gehen.

MFG
Markus

Hallo m.aust

Kannst du mir bitte mal erklären oder (Photo) wie der Hardware Aufbau bei dir ist.

Hallo,

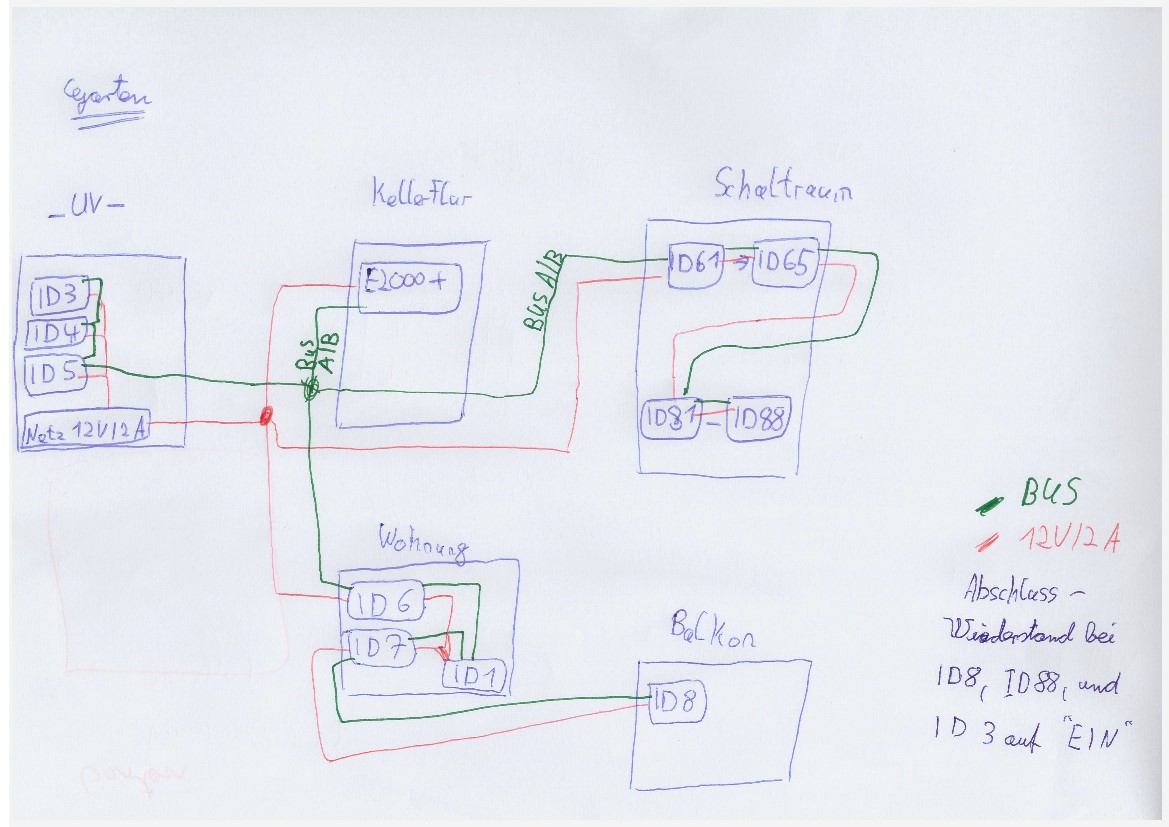

hier als kleine Skizze wie es bei mir Aufgebaut ist. Foto geht nicht so gut, da alles unterschiedliche Orte sind.

..kleine Änderung,- Modul mit der ID 88 ist mom nicht angeschlossen. Beim Modul 87 ist der Bussabschluss aktiviert.

MFG
Markus

bekommt keinen Schrecken wenn ihr die Steuerung Euch anseht. Ist sehr umfangreich.

Anhänge

Fertige Update version.e2k (176,9 KB) [Vorschau]


Mir geht es um das 8Fach Module mit den Relais für die Rollos
bzw
Wie ist das 8Fach Module mit den Schaltrelais verdrahtet

Guten Morgen,

Also das Problem besteht mit den Output 4 Fach Relais Module.
Wenn ich diese als gemeinsame Gruppe gleichzeitig schalte, geht nix mehr.

Die 8 fach Outputmodule nutze ich zur Lichtsteuerung. Dieses läuft schon seit der alten Version E2000.
Ich steuer mit dem 8 Fach Outputmodul 12 Volt Relais an. Diese haben eine Schutzdiode, die durch das Schalten der Relais verursachten Spannungen blockiert.

MFG

Meines Wissens haben die ULN2003A schon eine Schutzdiode integriert, oder?
Bricht denn die Spannung ein, wenn die alle auslösen oder nicht?

Bleiben die relais angezogen, oder fallen die (oder ein Relais) direkt wieder ab??
