Hallo Xperten,

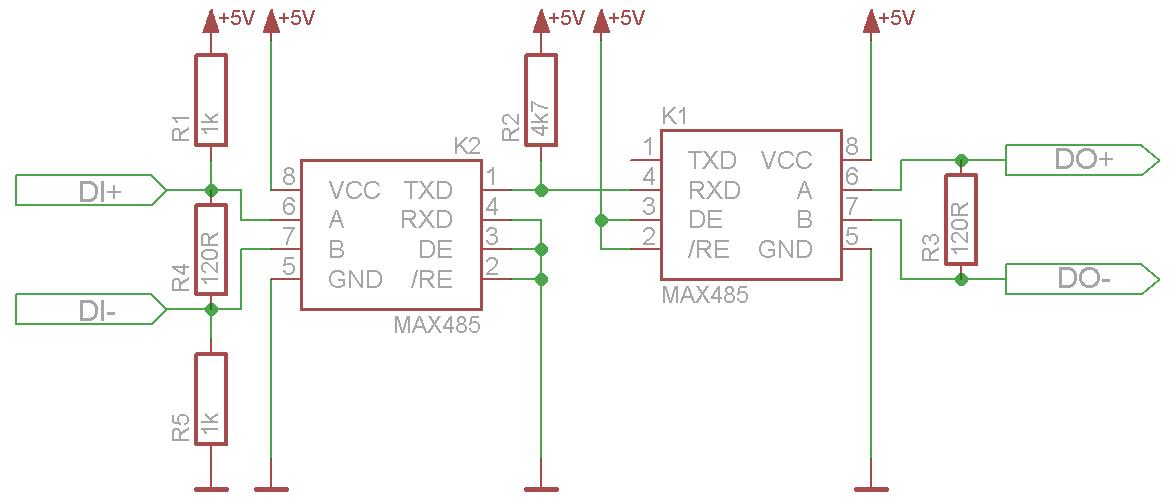

diese Treiberanordnung sieht einfach aus, hat es aber in sich:

Nun stellen sich die Temperaturen des K1 (Ausgangstreiber) folgend dar:
Ohne R3: 25°C
mit R3, ohne Signal: 37°C
mit R3, mit Signal: 45°C
mit 2x R3 (parallel, entspricht Kabelabschluss vorne und hinten): 61°C
Und das wäre ja der gültige Betriebsfall bei RS485.
Übrigens: die Funktion ist ok, habe 10m Kabel am Ausgang.
WAS LÄUFT HIER SCHIEF?

realhanno

Anhänge


Hallo realhanno,

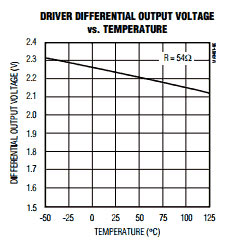

im Datenblatt des MAX sind auf der Seite 5 Temperaturkurven abgebildet.
So wie ich das sehe, wird in der Kurve rechts unten die Temperatur bei einer Last von 54 Ohm abgebildet. Wenn du nun deine Differenz-Ausgangsspannung misst und dann in das Diagramm schaust, dann solltest du dort deine gemessene Temperatur in etwa wiederfinden. 2 x 120Ohm parallel geschaltet ist ja nur etwas mehr als 54 Ohm.
Gruß
nodare

.. leider gilt das Diagramm umgekehrt: es gibt die Ausgangsdifferenzspannung in Abhängigkeit zur Temperatur an.
Sonst würde ich ja Minustemperaturen bei 2,5V haben....

Anhänge


Ja, du hast recht. Das Diagramm habe ich falsch interpretiert.
