Hallo Nokat,
deine Module mit den Steckkontakten sehen sehr gut aus.
Ich habe bei mir die gelbe und rote LED für beide Mega 8 bestückt. Wenn du in Betrieb gehst und die Reset DIP Schalter an sind hast du eine bessere Kontrolle welcher gerade auf Reset steht.
Dafür kannst du dir den einen DIP Schalter und die Abschlußwiderstände für den Bus sparen. Kostet nur Geld, die hängen ja auf deinem BUS quasi direkt parallel. Einmal Abschluß pro Modul reicht da ja volkommen, siehe auf meinem Bild.
Wenn du deinen Schrank bestückst, wirst du ja nur am letzten Modul den Abschluß schalten.
Ich habe die Conrad Hutschienengehäuse benutzt und die Module auf 4 Schränke im Haus verteilt.
Hier mal ein paar Bilder.

Kasten 1:

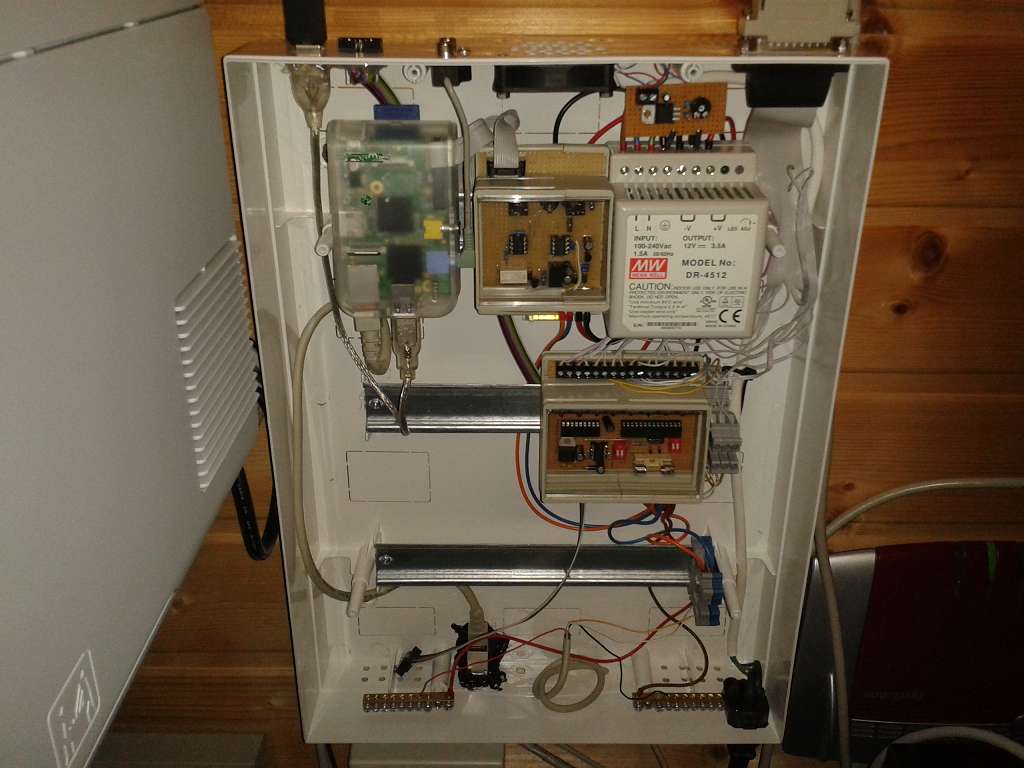

In Kasten 1 habe ich einen 6cm Papstlüfter eingebaut und Per LM317 heruntergeregelt wegen der Lautstärke.
Dadurch bleibt der Raspery und das Netzteil absolut kühl. Das bringt echt viel.
Die USB Buchse, der Sound, ein 10 Pol Pfostenstecker für die Funksteckdosenbedienung und ein 25 Pol Sub- D Stecker für die Stereoanlagenbedienung gehen oben aus dem Kasten. Netzwerk, Bus und 230V~ gehen unten aus dem Kasten.

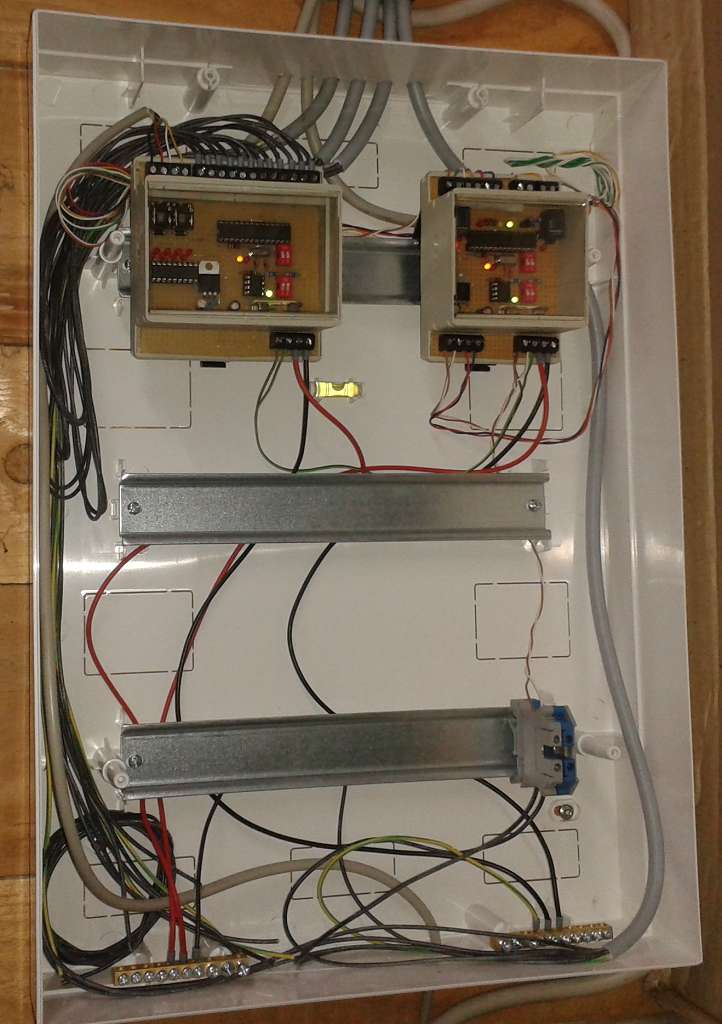

Kasten 2:



Kasten 3:



Kasten 4:



Das waren die Anfänge. Mittlerweile sind noch einige Module dazu gekommen.

Viel Spaß beim Weiterbasteln.

Gruß
Manfred
