Danke Akim für das Interesse.
Bin gerade dabei alles in Hutschienengehäuse umzubauen.
Habe jetzt mal schnell auf dem Tisch angeschlossen und folgende Bilder mit dem Oszi gespeichert.

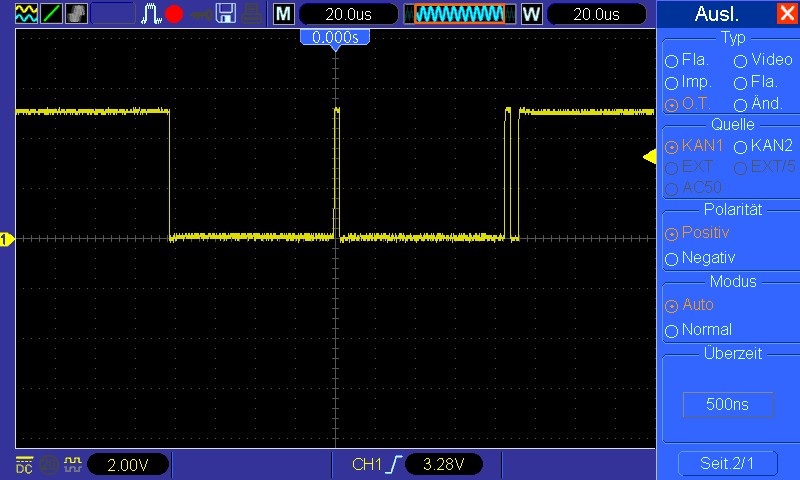

Zuerst ein Bild eines DS18S20 der direkt an die Klemmen am Board angeschlossen ist mit 2,2k Ohm.



und etwas mehr gedehnt

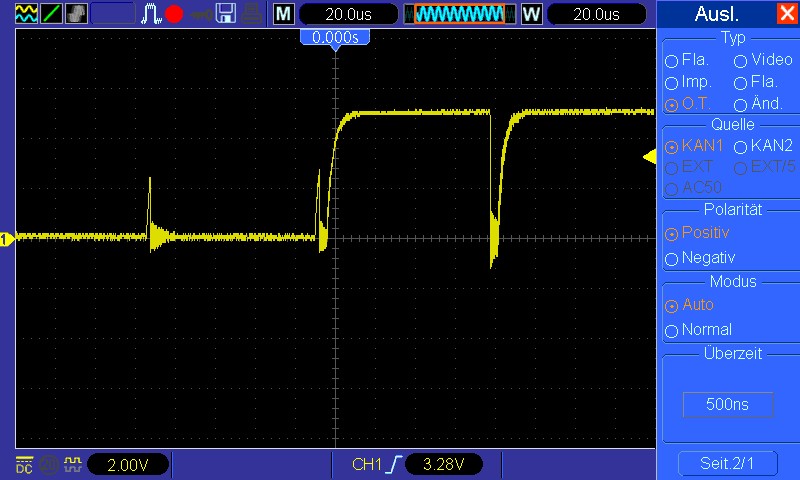

Jetzt ein Ds18S20 mit 10 m Kabel und je ein 3,3kOhm am Sensor und am Board.

Messung am Board



und etwas mehr gedehnt



Messung am Sensor



Ich hoffe du kannst mit den Bildern was anfangen. Man sieht wie die Spitzen einbrechen.

Wenn der Rest meiner Steuerung läuft mache ich noch ein paar Bilder und zeige mal was ich hier versuche zu realisieren.



Muss leider morgen früh raus sonst würde ich gerne mal in Teamspeak kommen. Hätte da noch ein paar Fragen bezüglich Software.
Ich habe das Problem, daß immer wenn ich im Designer die Steuerung neu einlese, alle Module nochmal erkannt werden und in der Tabelle als neue Ein-und Ausgänge erscheinen. Man hat dann schnell mal 100 Inputs oder Outputs. Ich habe dann die Datei von Hand editiert und alles überflüssige wieder entfernt. Beim experimentieren kann das schon nerven.

Ok. Bin gespannt auf den nächsten Post.

Anhänge

Board 10m 3k gedehnt.jpg (83,5 KB)

Board 10m 3k.jpg (87,9 KB)

Sensor 10m 3k.jpg (88,6 KB)

Sensor direk am Board gedehnt.jpg (82,4 KB)

Sensor direktam Board.jpg (88,1 KB)
