Hallo!

möchte hier mal mein eigenes 8 fach Universal Modul vorstellen.

Es ist als Teil-SMD aufgebaut.

Habe nach dem Tiny nur eine Stiftleiste gesetzt um die weitere Beschaltung je "Wunsch" zu fertigen.

So kann ich mein Modul als 2/8 fach Out oder input einsetzen

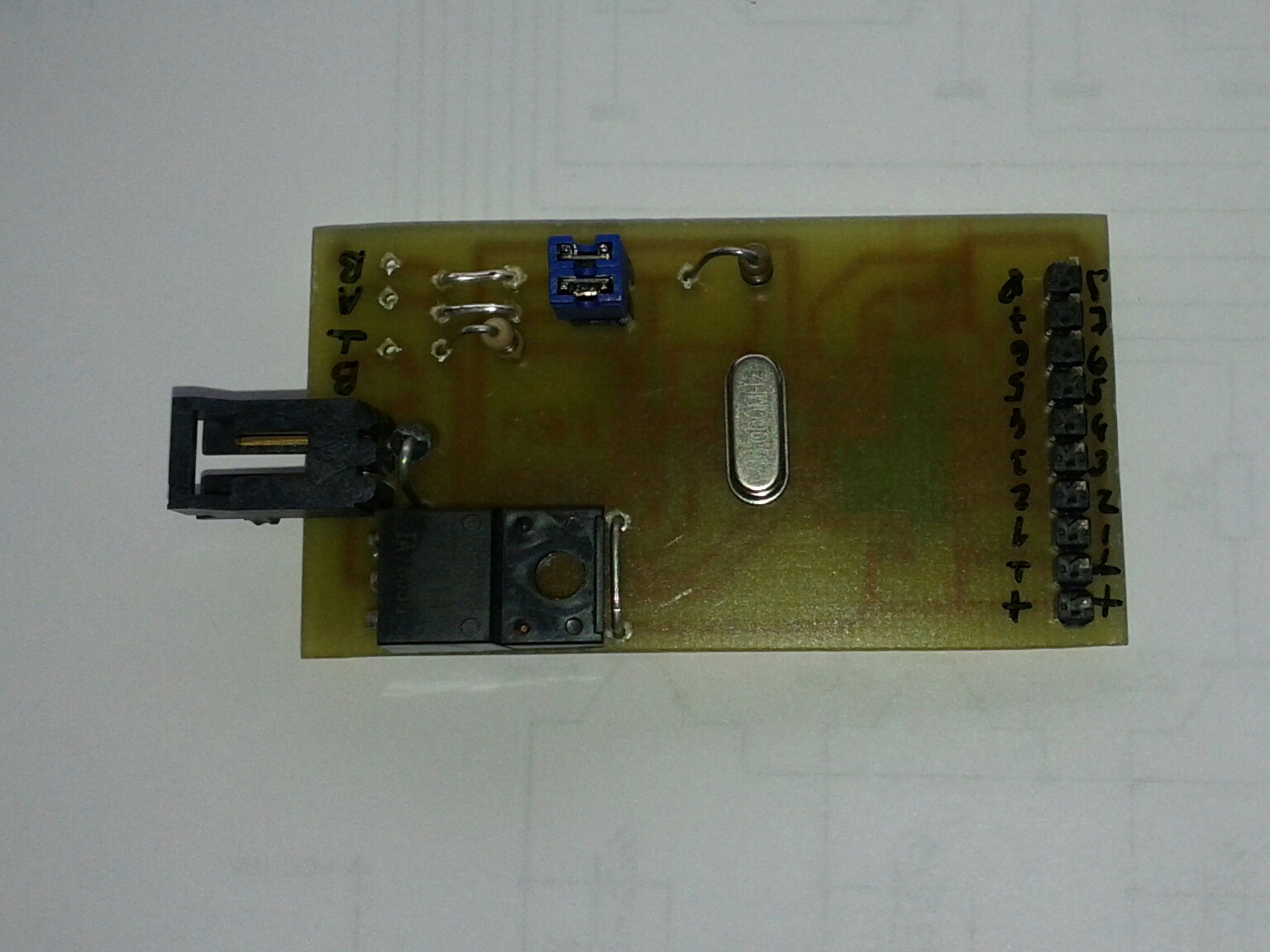

auf dem Bild ist der erste Proto zu sehen ( 5,4 x 3 cm)
mein neuer Entwurf liegt schon bei 4,8 x 3 cm (etwas geht noch ;-) )

Wenn die Platine fertig und mal getestet ist, kann ich sie gerne zu verfügung stellen.

Für Fragen und Anregungen bin ich offen.

allen noch ein schönes Wochenende!!!

CU
