GPIO die Dritte

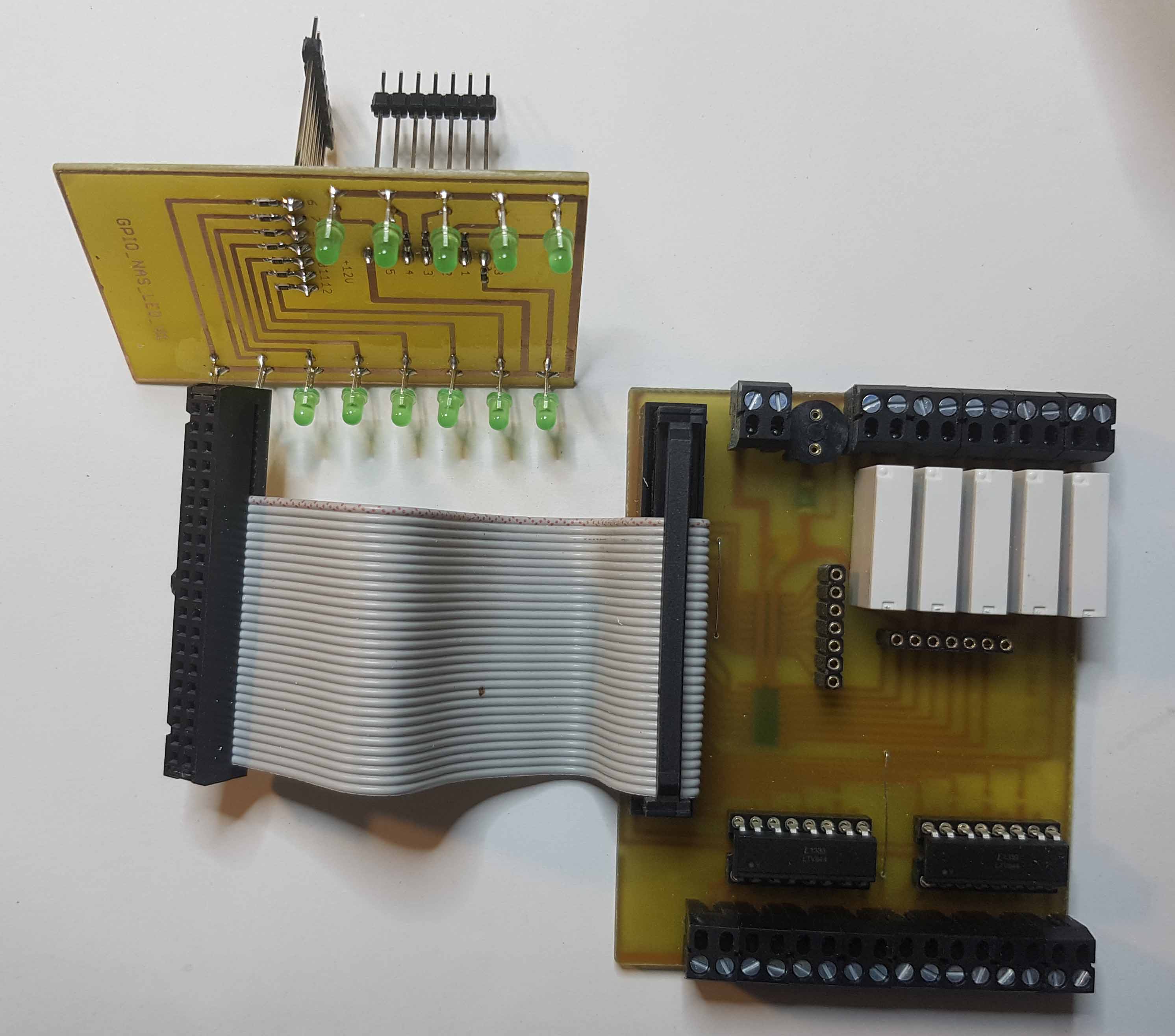

Diesmal mit 5 Relaisausgänge, 8 Eingänge über Optokoppler und ganz Banale 8xLED für Statusanzeigen der Optokoppler Eingänge das Ganze Verpackt in ein Hut4 Gehäuse.

Allen ein schönes WE

Falko
