Ein Neues Projekt

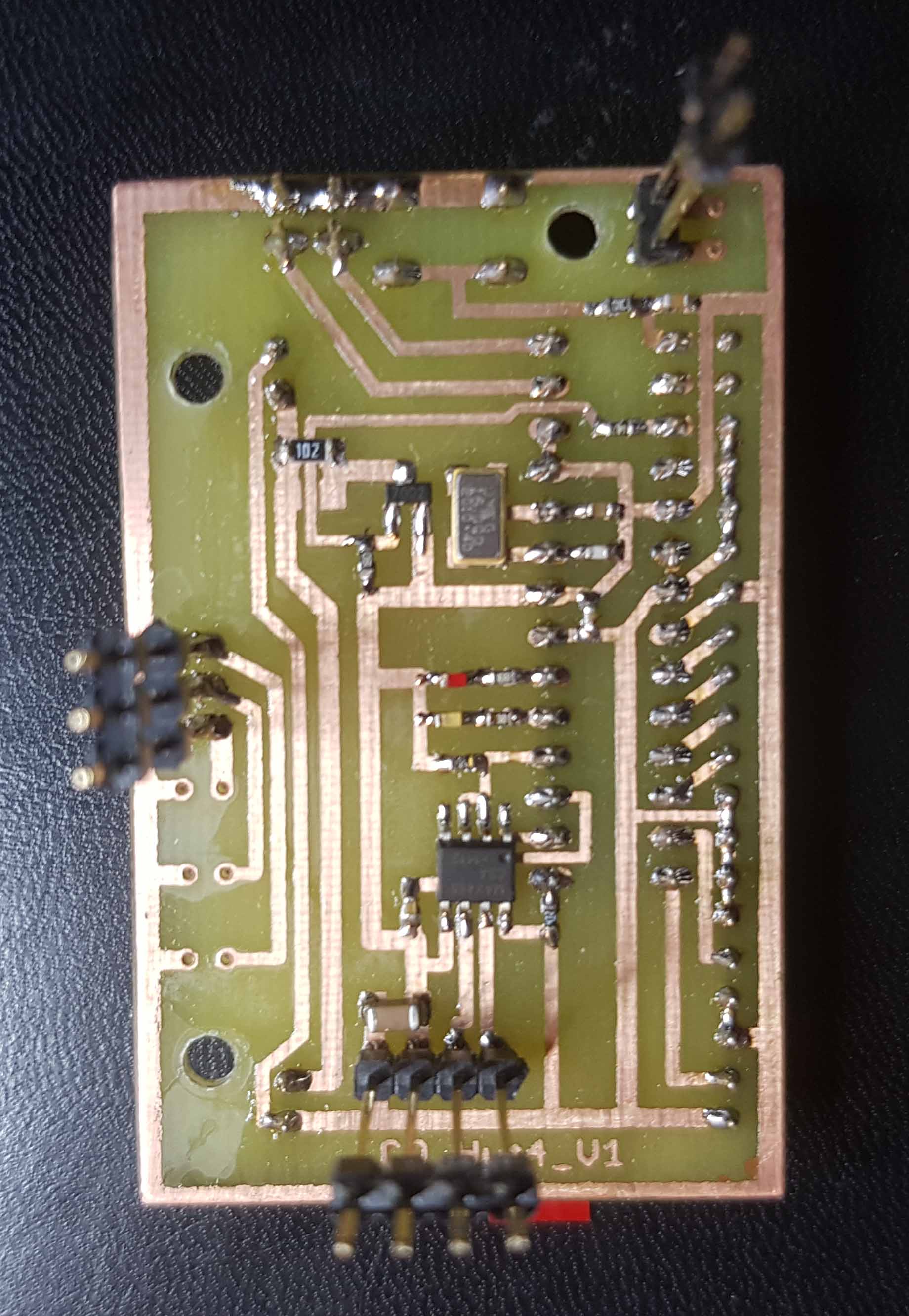

Der Umbau meiner Solaren Insel veranlasste mich die die Überwachung der 48V, der 3 Akkubänke und der Stromzähler mit S0 Ausgang in einen Hut 4 Gehäuse einzubauen. Da noch ein Analogeingang frei war habe ich ein Temperatur Sensor in der Verteilung vorgesehen. Bei bis zu 40A und 56V könnte eine fehlerhafte Verbindung sicher einiges an Unheil anrichten. Zur Anzeige der Messwerte habe ich dann noch ein Display in bewehrter Stapeltechnik eingebaut. Durch den schlechten W-Lan Empfang im Keller war das immer etwas nervig. Die Platine vom UP Infodisplay habe ich dazu angepasst. Am Aufwändigsten ist es die Verbindungen zwischen den Platinen herzustellen und das Display richtig zu Platzieren.



Gruß Falko

Anhänge






_________________________
2xRaspberry Pi3 mit 23 und 6 Modulen,1xRaspberry Pi2 mit 6 Modulen 1xRaspberry Pi3 zum Testen mit 3 Modulen 1xRaspberry Pi3 mit 2 Multi IO als Akkutester
