Hallo zusammen.

Stelle jetzt meinen Net IO "Receiver" vor.

habe ihn die letzten 7 Tage getestet, gestresst.... und die Schaltung hat alles überstanden.
Zigmal Stromlos gemacht, mal mit und mal Ohne Busmodul gestaret. Im Betrieb das Busmodul von der Batterie getrennt.
Jedes mal hat das Net IO nach paar Sekunden seinen Dienst wieder aufgenommen!!


An dieser Stellen ein dickes LOB an das E2000 Team !!!!!!!!!!!!!!!!!!



meine Daten:

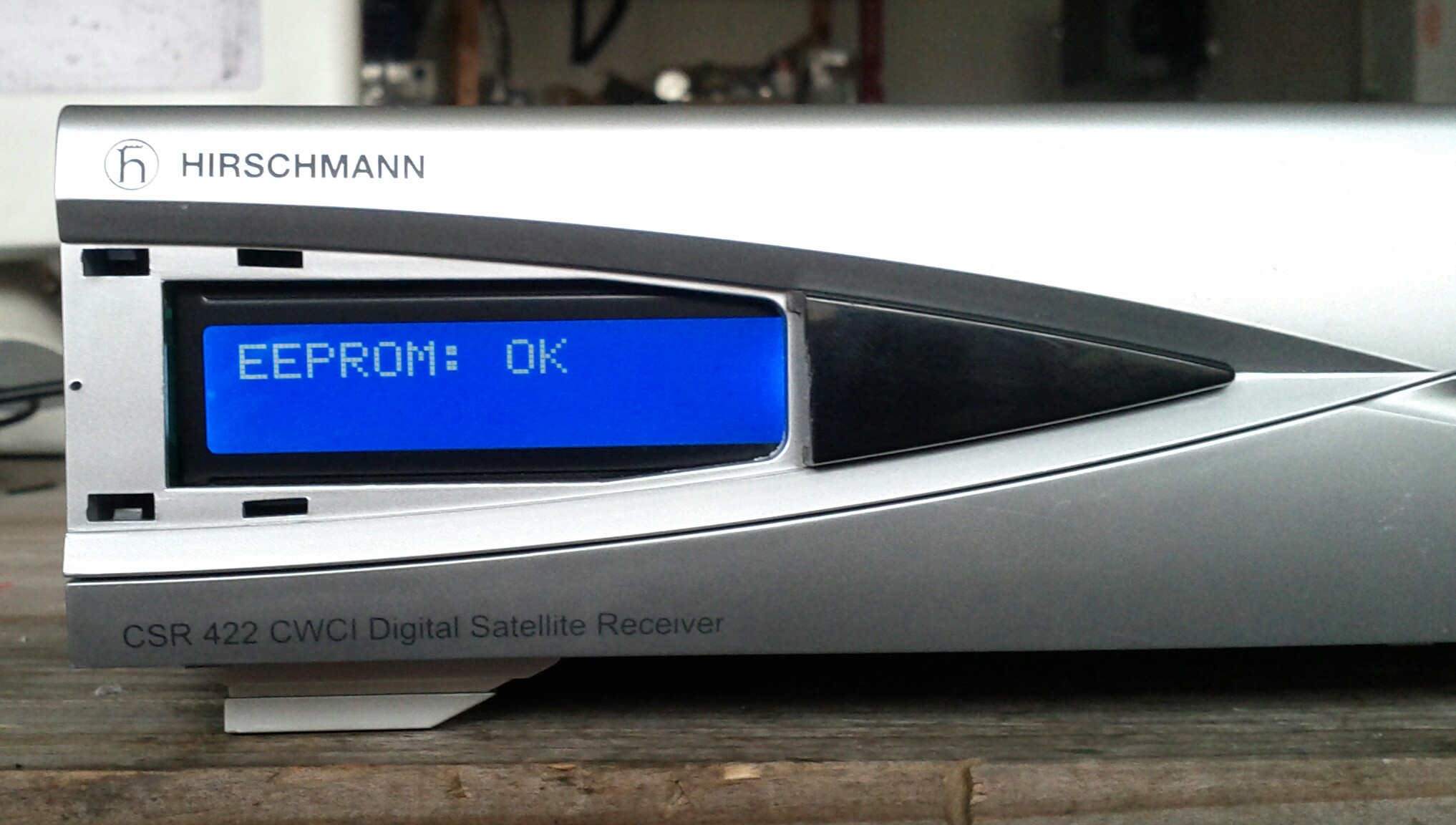

Gehäuse: alter Sat Receiver, bis aufs Netzteil leer gemacht.
Es wird die 12Volt vom Netzteil angezapft.

NET IO: mit Atmega 644, mit letzter Logik V. 2.2.1b
Umbau: bis auf den 5V Stab ist alles orginal, der wurde durch eine "Eigenbau" LM2596-Stabilisierung ersetzt.
die wird nach Stunden gerade mal Handwarm.

ADD 1.3 org. nachbau von E2000

Dispaly: I2C Modul und Display als Bausatz von Pollin.

Am Druckerport ist nur eine "Anzeige" mit Leds und 2 Taster für die Eingänge. (mit ULN2803 aufgebaut)

Busmodul: ist ein 8fach Output (SMD) mit eigenem Layout und aufgesteckter Balkenanzeige.

Programm: nur eine Demo um den Busverkehr zu testen.

Bei Fragen und Anregungen --> email.

cu stef

Anhänge

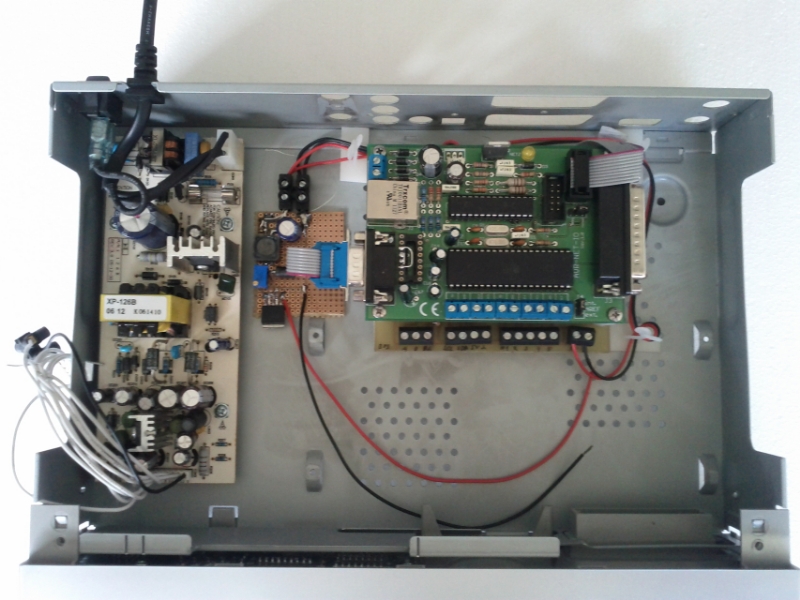

Net IO einbau.jpg (304,0 KB)

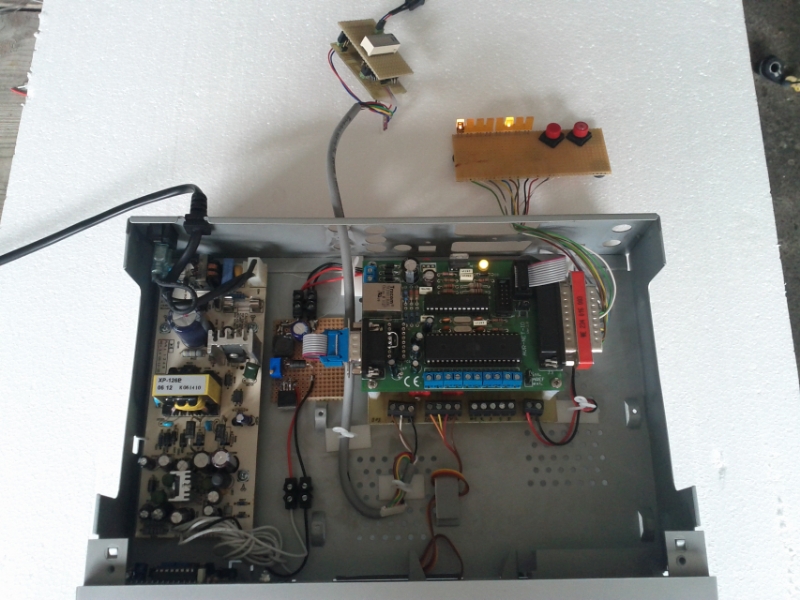

Net IO Gesamt.jpg (318,0 KB)
