Hallo Forum,

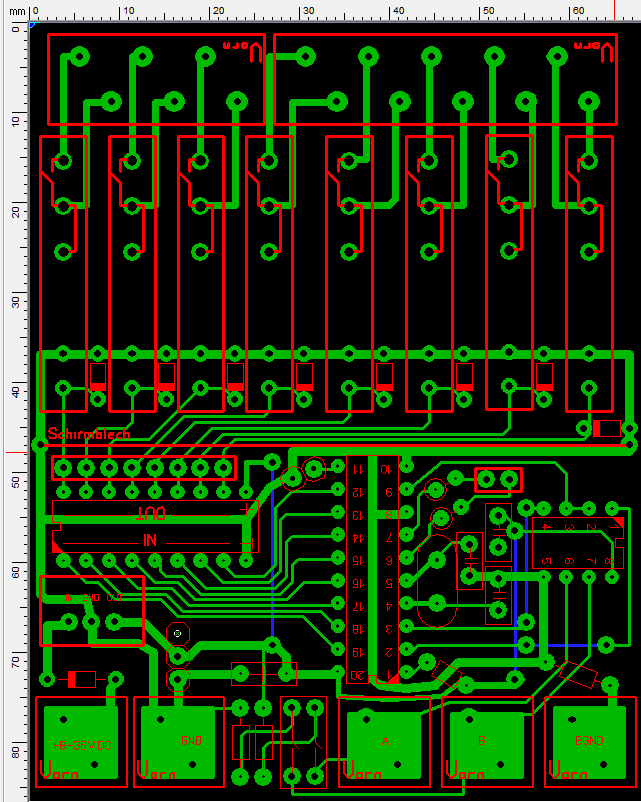

ich habe anhand des E2000 Schaltplanes ein Layout erstellt.

Kleine Modifikation:
Keine Transistoren sondern ein Darlington-Arrays und die Relais sind auch Onboard.
Kein 7805 sonden ein DC/DC Wandler

Alles ist auf einer Platine nur die LED´s werden über Stecker an die Front gelegt.

So nun die Frage an euch, würdet ihr noch was ändern oder so belassen?

Gruß Carsten

Anhänge


Hi,

sieht doch gut aus.
Freilaufdioden benötigst du bei dem ULN2803 nicht, die sind schon integriert, der ULN2803 Schaltet aber gegen 0V, Soll heißen du musst deine Relais mit permanenten 12V verdorgen nicht mit 0V.
Welche Spannung willst du mit den Relais schalten, bis 24V DC oder 230V AC.
Wenn 230V wirst du ohne Schirmung betimmt auch Probleme bekommen, wie ich bei mir immo.

Gruß
Heidos

Danke erstemal

Wollte ein PNP Array verwenden: Typ UDN 2981 Link
Währe doch möglich oder?

Die Relais sollen für 5 Volt sein.

Will damit Lastschütze/Relais schalten, so sind ja nur 3 A Möglich

Gruß Carsten

Ja, mit dem Treiber sollte das so funktionieren, dachte wolltest auch den 2803er verwenden wie fast überall.

Welche Relais willst'n nehmen?
ich geh mal fast von denen Link aus, die können 6A schalten, würde aber bei deim Design mit 230V durch den Leiterbahnabstand nichts werden, die liegenzu eng.

Gruß
Heidos

Ja wollte diese Relais nehmen, 3 A macht nur die Leiterbahn mit.
Und 12/24 Volt mit schalten.

Gruß Carsten

die ersten Test verliefen sehr gut.

Anhänge


Gute Arbeit, sieht gut aus.

Gruß
