Ich habe mal die E2000-Output passend für die Wöhr-Gehäuse neu entworfen und etwas Erweitert.

Zusätzlich:
- Ausgänge über Relais 230V 6A (ich habe keinen Platz für eine Modul an Modul in meiner Verteilung, ich bräuchte sonst ja mindestens 8 Einheiten in der Verteilung)
- Sicherungssockel für die 230V Seite
- On-Board 6 Pol. ISP-Anschluss (da es blödsin ist den Tiny für ein Firmwareupdate extra zu entfernen)
- zusätzlicher 120 Ohm Abschlusswiederstand (Schaltbar) am RS485 Bus (nach RS485 Spezifikationen)

Power-PWB


Logic-PWB


Komplett


Zusätzliche Schirmung an Logic-PWB


Alles im Gehäuse


Gruß
Heidos

Hallo Heidos,

sieht sehr gut aus!
Brauchst du die Befestigungsschraube ? oder reicht es aus die Platine in das Gehäuse zuklicken?
Wie hast du den zusätzlicher 120 Ohm Abschlusswiederstand geschaltet?

Gruß Carsten

Hi,

Wenn die Platiene knirsch ausgeschnitten ist wird si nicht unbedingt benötigt, es ist aber sicherer mit Schraube.
Der 120 Ohm wiederstand muss beim ersten und beim letzten Modul im Strang zwischen A und B geschalten werden, wie ein Abschlusswiederstand bei ISDN oder RG58-LAN (wer das noch kennt), kann mann also ohne weiteres auch bei den normalen (vorhandenen) Komponenten nachrüsten.

Ich muss aber noch versuchen die ganze Sache besser abzuschirmen, ich hab nur leider kein Blech mehr.
gelegentlich kommen noch Störungen beim Schalten der Motore rein, die zumindest das Modul abschießen.

Gruß
Heidos

Hi Heidos,
Gut zuwissen
Ja bei ISDN brauchte man 2x100 Ohm um das ganze Wellenwiderstandsrichtig abzuschließen.

Ich könnte mir vorstellen das vielleicht Störungen auftreten können auf Grund der Leitungslänge
zwischen Relais und Diode im Array.
Hast du es schon mal mit Dioden direkt am Relais getestet?

Gruß Carsten

Es ist nicht das Relais selbst was die Störungen verursacht, es sind die Einschaltspitzen auf der 230V Seite.
Diel Leiterbahnen scheinen perfekt wie Antennen zu wirken.
Wenn ich die Sicherung für die Motore ausschalte Funktioniert die ganze Schaltung fehlerfrei, ohne den Schirm auf der Rückseite der Logic hatt er nicht mal geschaft was zu schalten ohne abzustürzen, jetzt tritt der fehler nur gelegentlich auf.
Ich werd morgen mal in den Bastelladen fahren und dünnes (Kupfer)Blech holen und die ganze Logic abschirmen.

Gruß
Heidos

Hallo

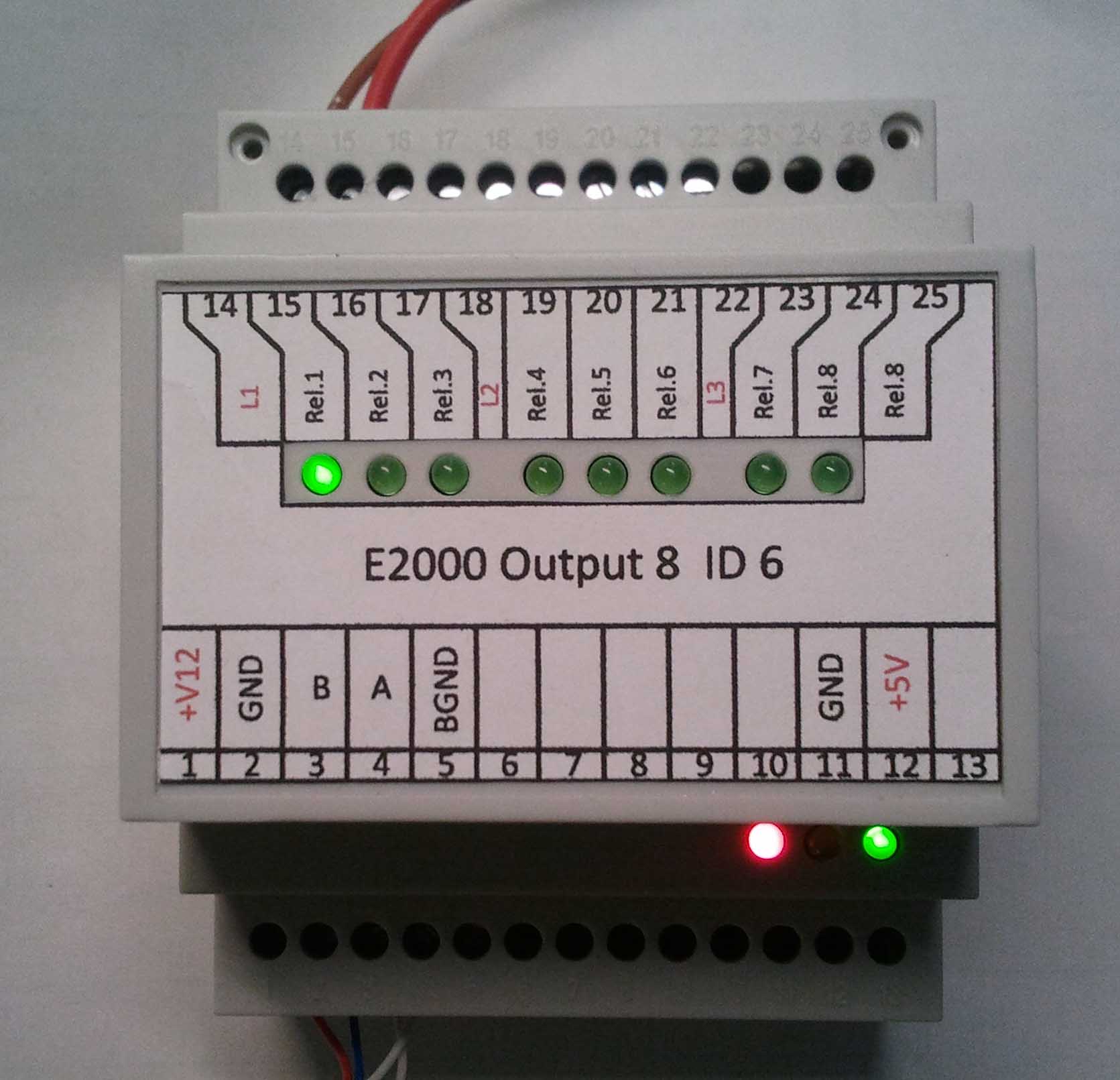

Meine Version vom 8 fach out im Reichelt Gehäuse .
Schalte damit 2x die LED Beleuchtung in der Küche + TV.

Gruß
Falko

Anhänge



_________________________
2xRaspberry Pi3 mit 23 und 6 Modulen,1xRaspberry Pi2 mit 6 Modulen 1xRaspberry Pi3 zum Testen mit 3 Modulen 1xRaspberry Pi3 mit 2 Multi IO als Akkutester

@fasabi hast du evntl ninn schaltplan / platinenlayout zum nachbaun ?

Hallo atomi23

Kein Problem, liegt alles in Eagel vor. Komme aber erst am WE dazu alles raus zu suchen.

MFG
Falko
_________________________
2xRaspberry Pi3 mit 23 und 6 Modulen,1xRaspberry Pi2 mit 6 Modulen 1xRaspberry Pi3 zum Testen mit 3 Modulen 1xRaspberry Pi3 mit 2 Multi IO als Akkutester

ok danke

Hallo Atomi23

Hat doch etwas länger gedauert. Habe mich Heute mehrere Stunden mit einen defekten Max auf einen 8fach in für FS20 Funkempfänger rumgeärgert. Da ist natürlich SMD von Nachteil.
