Hi,
ich habe meinen Entwurf der Platienen für eine Main Unit vorerst fertig, jetzt muss ich nur auf die Gehäuse warten um die Maße nochmal zu Prüfen, dann kann die Platienenherstellung beginnen.
Enthalten sind:
- 8x Ausgänge (Einschalter) über Relais bis 250V 6A mit Sicherung in der Zuleitung
- 8x Eingänge über DIP-Schalter als Analog oder Digital nutzbar (bei Digitalnutzung mit Abblockkondensatoren)
- LED-Anzeigen im Deckel für Input (Digital), Output und Status
- I2C-Display (erst mal 2x16 Zeichen)
- Zusatz I2C Anschluss intern über 4 Pol. Stecker
- 6 Pol. ISP-Anschluss im Deckel
- alle sonstigen Add-On Funktionen
Bilder werden noch geliefert.
Gruß
Heidos
Elektronik2000.de Forum
» Willkommen - Allgemein Bereich
» Projekte von E2000-Benutzern
Main Unit für Hutschiene
» Willkommen - Allgemein Bereich
» Projekte von E2000-Benutzern
Main Unit für Hutschiene | Seiten (5): [1] 2 3 4 5 » |
| Autor | Beitrag |
 09.12.2012 - 22:31:41 Uhr |
|
Heidos
(Betatester)
 ThemenstarterRegistriert seit: Juni 2011
Beiträge: 213 |
|
|
Main Unit für Hutschiene
|
|
 |
|
|
|
|
|
09.12.2012 - 22:59:17 Uhr |
|
|
Heidos
(Betatester)
Themenstarter Registriert seit: Juni 2011
Beiträge: 213 |
|
|

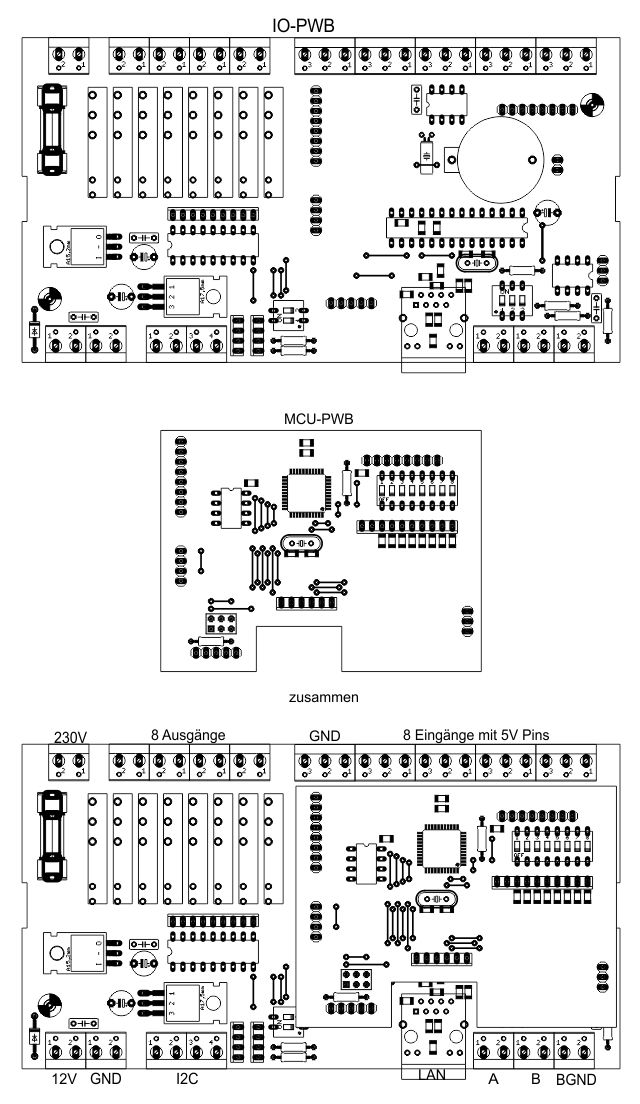

So, erst mal die Bilder der wichtigsten Platienen.
Wenn's fertig und getestet ist kommen auf jeden fall noch Fotos und das Layout. Gruß Heidos |
|
|
|
|
|
|
|
|
09.12.2012 - 23:34:31 Uhr |
|
|
Atmega1284
Registriert seit: Juli 2012
Beiträge: 278 |
|
|
chapó !!
Gruß Atmega1284 |
|
|
|
|
|
|
|
|
10.12.2012 - 10:30:04 Uhr |
|
|
thermik2000
Registriert seit: Juni 2011
Beiträge: 378 |
|
|
Hallo Heidos
Sieht ja richtig gut aus. Ist dein Entwurf nur für dich gedacht oder lässt du auch Andere an deiner
schönen Arbeit teilhaben, in Form einer kaufbaren Platine. Sollte es so sein würde ich mich dafür sehr interessieren.  Gruß aus Össiland! |
|
|
|
|
|
|
|
|
10.12.2012 - 18:44:08 Uhr |
|
|
Bernhard
Registriert seit: Juli 2012
Beiträge: 8 |
|
|
Hallo,
Welche Relais verwendest du ? MfG Bernhard |
|
|
|
|
|
|
|
|
10.12.2012 - 20:47:26 Uhr |
|
|
Heidos
(Betatester)
Themenstarter Registriert seit: Juni 2011
Beiträge: 213 |
|
|
@ thermik2000
Sowie das Ganze aufgebaut und getestet ist, kommt dann auch das Layout online, bzw. noch bilder vom ganzen. Eventuell mach ich auch ein paar mehr Platienen. Teilweise ist SMD verbaut, z.B. der 644er. @ Bernhard Die Relais sind vom Typ: FTR LYCA 012V oder kannst auch FIN 34.51 12V nehmen aber die Finder sind teurer. Gruß Heidos |
|
|
|
|
|
|
|
|
10.12.2012 - 21:22:24 Uhr |
|
|
Bernhard
Registriert seit: Juli 2012
Beiträge: 8 |
|
|
danke
MfG Bernhard |
|
|
|
|
|
|
|
|
25.12.2012 - 20:35:17 Uhr |
|
|
Heidos
(Betatester)
Themenstarter Registriert seit: Juni 2011
Beiträge: 213 |
|
|
So, alle komponenten sind endlich da und die Unit ist fertig.
Dann kommen wir mal zu den versprochenen Bildern: IO-PWB von unten  IO-PWB von oben  MCU von unten  MCU von oben  IO + MCU  I2C-PWB  I2C mit Display  Main ohne Gehäuse  und zu guter Letzt das gute Stück fertig montiert  Gruß Heidos |
|
|
|
|
|
|
|
|
25.12.2012 - 21:49:27 Uhr |
|
|
Bernhard
Registriert seit: Juli 2012
Beiträge: 8 |
|
|
Tolle Arbeit !!!
sieht echt super aus !!! Mich würden nur noch interessieren welches Gehäuse du verwendest. MfG Bernhard |
|
|
|
|
|
|
|
|
25.12.2012 - 22:06:23 Uhr |
|
|
Heidos
(Betatester)
Themenstarter Registriert seit: Juni 2011
Beiträge: 213 |
|
|
Das ist ein Gehäuse der Firma Wöhr.
da es ja leider nicht so einfach ist 9er Gehäuse zu bekommen, außer überteuerte Modulargehäuse von Conrad. Gruß Heidos |
|
|
|
|
|
|
|
