Ready und getestet ! Freigegeben zum Nachbauen

Das Arbeiten an elektrischen Anlagen sollte nur von einem Fachmann gemacht werden.

E2000-ISP-Adapter V2.0


Dies ist ein Programmier Adapter !

Zusammen mit einem E2000 ISP Programmer kann der ATtiny 2313-20PU + ATtiny13-20PU Programmiert werden.
Der Adapter kann sowohl über ein USB-Netzteil als auch direkt am USB Port betrieben werden.
Damit sollte einem die Programmier Arbeit im täglichen Leben leichter fallen.
Das Programmieren wird mit E2000 Logik Software durchgeführt. (AVR aufstecken und updaten)
Es werden keine Kentnisse in der Programmierung benötigt.

Dieses wird recht wichtig sein , wenn die Firmware in eimen Bus Modul geändet werden soll.[/B]

Downloads


Bilder:

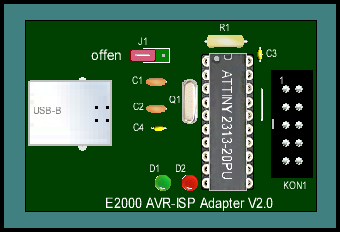

Im Sockel ein ATtiny2313-20PU (Jumper offen):

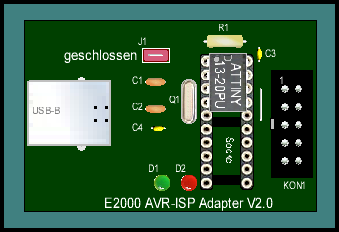

Im Sockel ein ATtiny13-20PU (Jumper geschlossen):

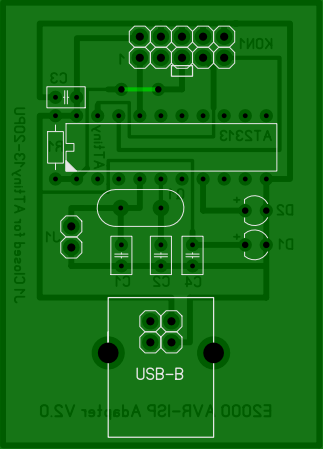

Layout:


Layout Ansicht:

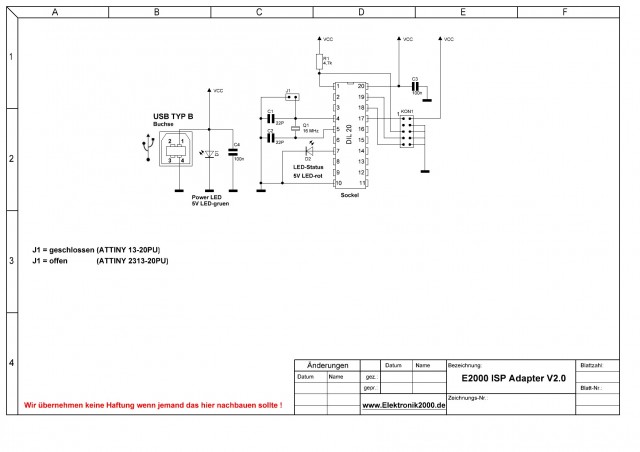

Schaltplan:

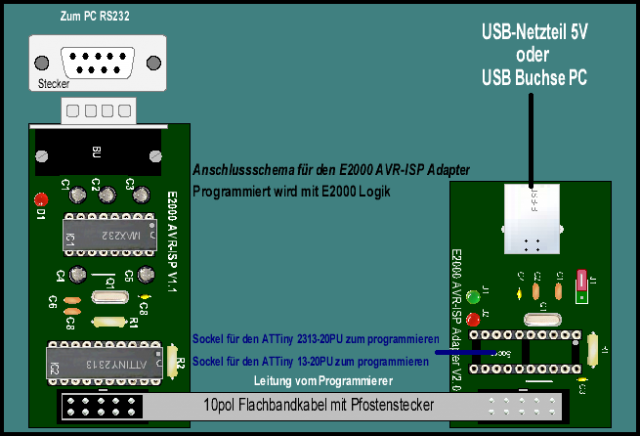

Anschlussplan:




LINK Warenkorb

Die Datei "layout.lay6" lässt sich nicht öffnen...Sprintlayout erkennt die Datei nicht. Umbenennen in .lay funktioniert auch nicht. Hab mir das Layout neu erstellt, war kein Problem, ist ja nicht viel zu machen. Denke für die nicht so sattelfesten Hobby-Bastler sollte diese Datei ersetzt werden. Ansonsten alles hervorragend erklärt und gut nachbaubar. Gute Arbeit, weiter so...
Mfg
Christian Burger

Hallo,

wann wird der warenkorb evenuell hinzugefügt ?

gruß tobi

Hallo Tobi

Da hier im moment der Karneval wütet wird es wohl ende der Woche werden.
Hab bitte noch ein paar Tage Geduld.
Danke

hier mal ein Link zum Warenkorb.

Gruß
Heidos

Hallo,

funktioniert der Adapter auch mit dem mySmartUSB MK2 oder brauche ich noch den E2000 Programmer?

Wäre super wenn es geht, da ich den gerade zur Verfügung habe.

VG Steve

Hallo Chodyas01,

du kannst den benutzen. Dazu musst du dann aber selbst wissen wie du den benutzt. Dazu kann ich dir nichts sagen, da ich den Programmer nicht kenne.

Hier kannst du dir die Fuse-Bits ansehen: http://www.elektronik2000.de/forum/thread.php?id=290

gruß
Tropby
_________________________
Elektronik2000.de | Software-Entwickler

Danke für die positive Antwort, habe mit dem Programmer bisher super die Controler auf dem Board programmiert.

VG

Hallo,
Ich finde in dem Download Pack keine Unterlagen, um den ISP -Adapter 2.0 nachzubauen.
Wo habt Ihr diese denn versteckt? ;-)
Lg.
Markus

Hallo,

anbei das Pack als ZIP.

@Akim
Im neuen Pack ist das Teil nicht dabei und in Download des Packs ist kein Download mehr möglich!

Anhänge

E2000 ISP-Adapter V2.0.zip (1,5 MB)
