Hi,
ich habe nun mal wieder angefangen mir selbst PCB zu machen.
Mit dem aufkleben von Katalogseiten und herumexsperimentieren habe ich keinen Nerv,
also habe ich gleich o.g. Papier gekauft.

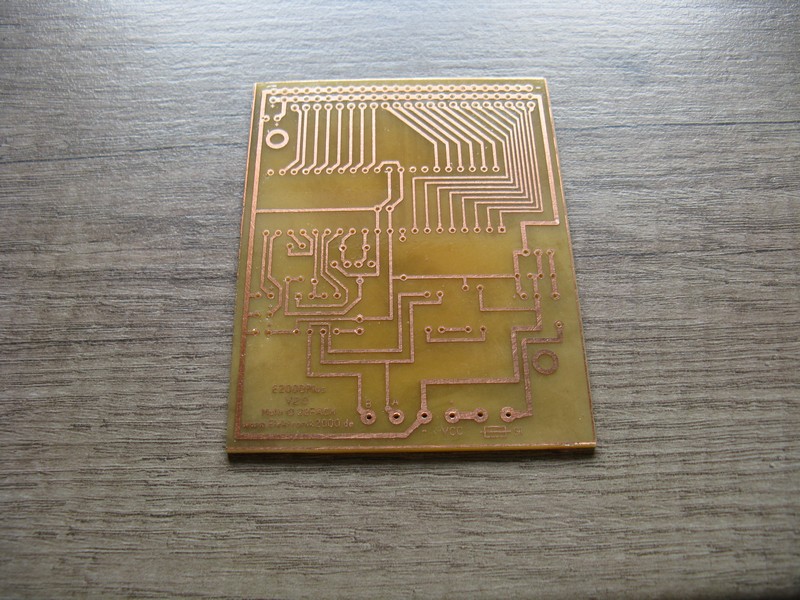

Nach etwas herumexperimentieren ist beim 3. ätzen ein ansprechendes Ergebisß heraus gekommen.
Auch den Bestückungsdruck, der noch verbesserungswürdig ist, habe ich so gemacht.
Auf der Leiterplatte ist schon Lötlack.

Mangels ruhigen Händen sind die Bohrlöcher nicht immer ganz 100%ig, aber...

Anhänge



_________________________
Michael

Das Sultan kommt von meinem Blaupunkt Sultan Röhrenradio...

System:
Raspi 3 B
6x Multi 22-fach
1xLCD
Browser: Aktueller Firefox
