Hallo
ist der Dip-Schalter (im Reichelt Warenkorb) absichtlich 4polig?

Nein ! Sorry als ich den Warenkorb erstellt hatte waren die 2pol nicht lieferbar.

Habe ich geändert.

Hi, wollte nur mal bescheid geben, dass auf den Bildern die ic's falsch herum gezeichnet sind, bei dem layout stimmt's. Die Kabel Verbindungen sub und ext werden 1 zu 1 abgeschlossen oder? LG

Danke und JA 1:1

Hallo

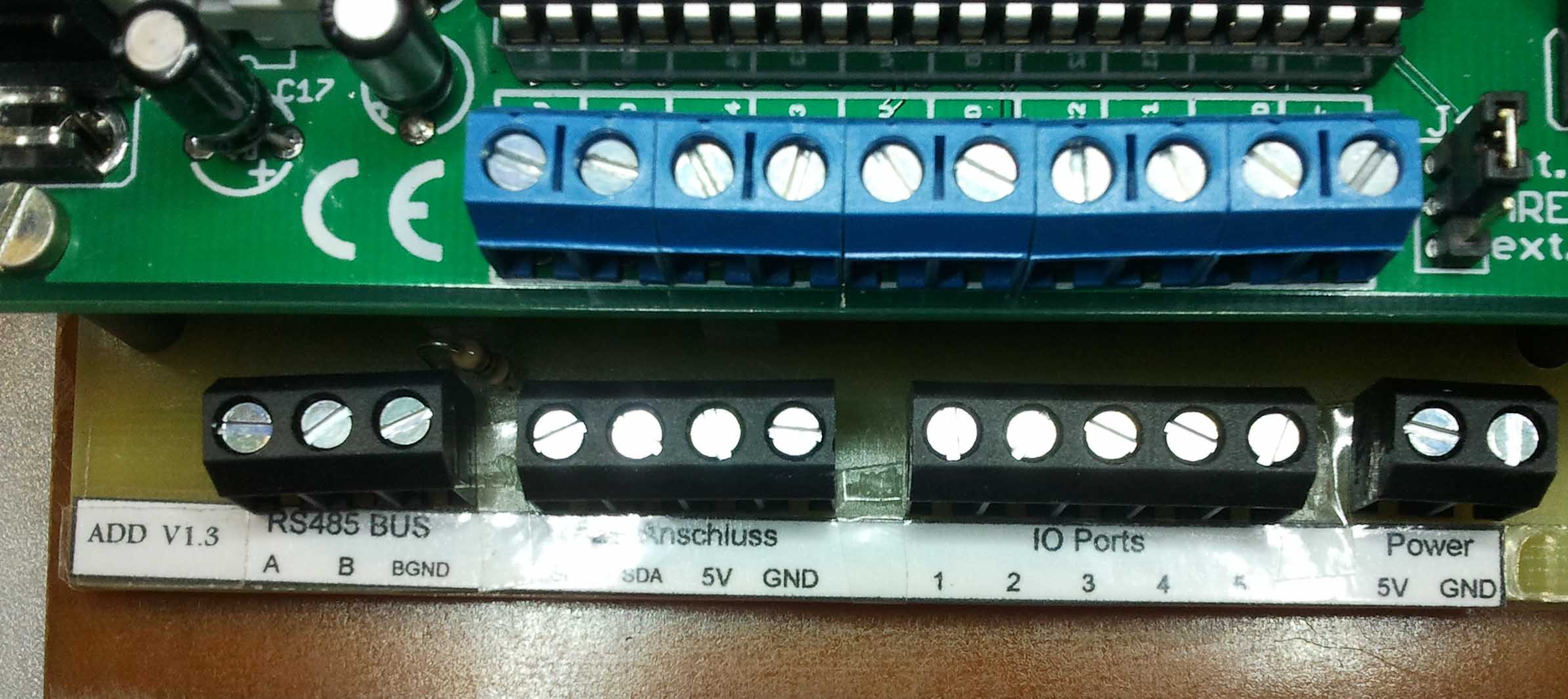

Da mein ISP-Programmer noch auf sich warten lässt habe ich eine Beschriftung für das ADD V1.3 gemacht. Drucken, Ausschneiden und am besten vor dem bestücken der Leisten Aufkleben. Tesafilm Rüber fertig.
Schönes Restwochenende

Anhänge


Beschriftung.zip (6,8 KB)

_________________________
2xRaspberry Pi3 mit 23 und 6 Modulen,1xRaspberry Pi2 mit 6 Modulen 1xRaspberry Pi3 zum Testen mit 3 Modulen 1xRaspberry Pi3 mit 2 Multi IO als Akkutester

Hey
Elektronik2000 Team, hätte da noch ne Frage zur ADD Platine.
Wird die ADD Platine schon mit Spannung über das Net IO versorgt, oder müssen noch 5V an die Schraubklemmen auf der ADD gelegt werden ?

Danke

Hallo,

die ADD-Platine wird über den EXT-Port mit 5V versorgt. Daher brauchst du keine weitere Stromversorgung.

gruß
Tropby
_________________________
Elektronik2000.de | Software-Entwickler

Super DANKE für die Blitzantwort

Hallo,

ich habe eine Frage zum IC-Adapter, der den MAX232 auf dem Net-IO Board ersetzt:
Auf der Zeichnung steht, dass ich den
- Pin 11 mit Pin 14
- Pin 12 mit Pin 13
verbinden muss.

Auf dem Anschlussplan sind aber für den IC-Adapter noch weitere Verbindungen (schwarze Linien und Rote Punkte) eingezeichnet.
Muss ich noch weitere Pins des IC-Adapters verbinden?

Viele Grüße,
Nem.

Kann mir keiner weiterhelfen?
