Habe mir gerade so ein Ding gebastelt Kann es aber erst am Freitag einbauen und anschliessend testen
was natürlich dann einige Tage in Anspruch nimmt
Aber Vorsicht für alle Nachbauer 230 Volt ist lebensgefährlich
Ich habe eine Starkstromausbildung und darf damit herumexperiementieren.

Feedback folgt

Hallo,
man könnte auch Drosseln einsetzen um die Oberwellen abzufangen. Diese werden meines Wissens nach auch in Präzisionsnetzteilen eingesetzt um die netzseitigen Oberwellen abzufangen.

Gruß Alien

Meine angeführte Entstöreinheit besteht aus Drosseln und Kondensatoren und ist eine ganze Einheit
Diese wird meist in hochwertiger Elektronik beim 230 Volt Eingang verbaut.

Wie sieht diese aus? Warum nimmst offenbar 230V AC? Ist es nicht ratsammer die 9V AC bzw. 12V AC zu nehmen? Der Trafo selber nimmt ja auch schon eine Glättung durch die Eigeninduktion vor!

Ich versorge damit mehrere AVR und Relaiskarten das Problem mit der Wärme der 7805 habe ich damit nicht mehr
Mein 5 Volt Netzteil liefert 12 Volt und 5 Volt jeweils 2 A somit habe ich nur ein Netzteil für Relaiskarte und AVR

Bitte jetzt nicht hier Schaltnetzteile und Trefos vertauschen!!!

Ich denke, dass thermik2000 ein Schaltnetzteil hat und nicht einen Traffo und das er dadurch entweder auf 230V AC oder 9V DC entstören könnte. Ich bin aber auch mal gespannt ob diese Schaltung etwas bewirkt. Vielleicht gibt es aber auch eine Lösung auf 12V basis!! Das könnte man für jederman etwas besser anbieten. 230V sollte wirklich nur von denjenigen gemacht werden die darin ausgebildet sind (bin ich ja selbst nicht und ich arbeite auch nur sehr ungern mit 230V)

gruß
Tropby
_________________________
Elektronik2000.de | Software-Entwickler

Bin auch deiner Meinung das eine entstörung sekundärseitig 12 Volt die bessere Alternative für Bastler ist.

Ich hab mich vorhin vielleicht blöd ausgedrückt. Mit Drosseln meinte ich Netzdrosseln, damit sollte man zumindest die 9/12V AC halbwegs sauber bekommen. Zu 100% wird man die Oberwellen nie raus bekommen.

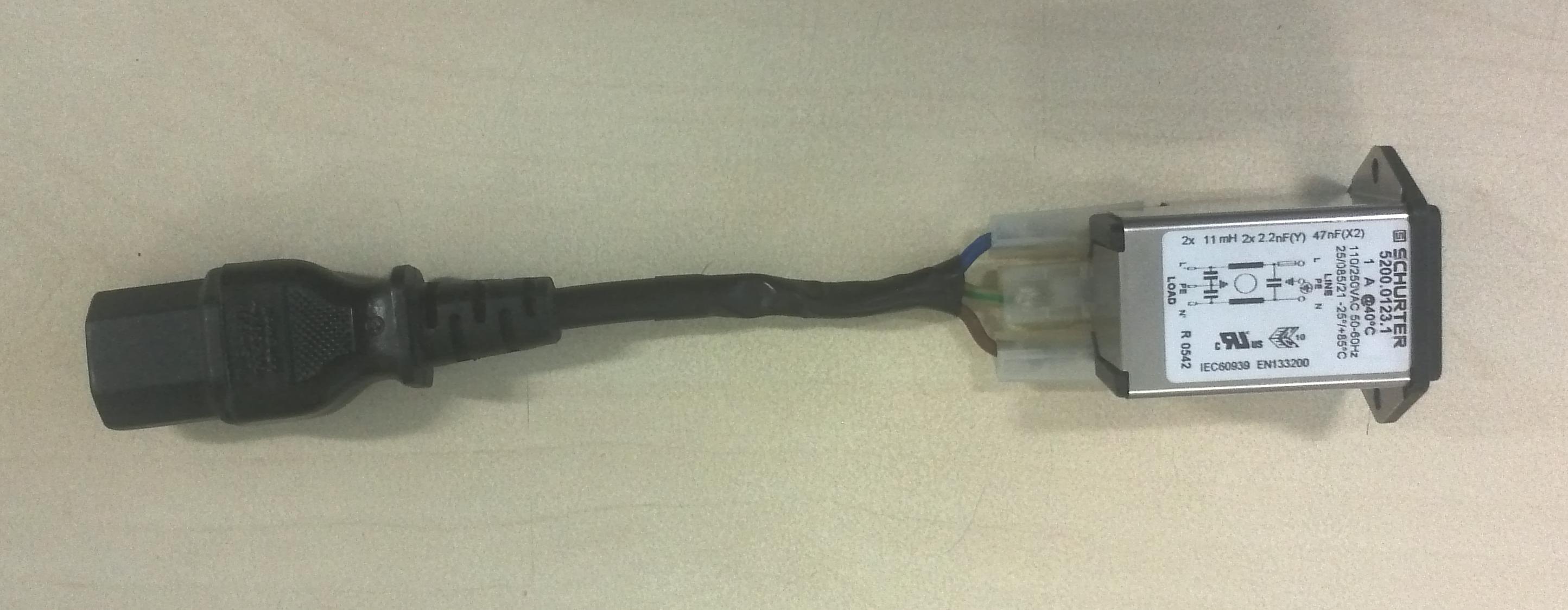

Vorsicht 230 Volt nicht nachbauen !

Anhänge


Ja genau von sowas rede ich!
Aber es geht auch etwas einfacher! Einfach ein Eisenring genommen und mit der zuleitung (in meinem fall die 9V AC leitung) ein paar mal umwickelt.
Es sind ja auch immerhin nich alle Elektrofachkräfte wie wir!
