Hallo Falko,

kann ich den Bodenfeuchtesensor auch ohne die von Dir entwickelte Auswerteschaltung betreiben?

Ich würde ihn gerne direkt an einem E2000+Modul betreiben. Da währe doch sicher das Frequenz-Input-Modul geeignet. Oder?
Ich möchte damit unser Tomatengewächshaus bewässern.
Evtl. noch Temeperatursensoren einbinden.

Ich bin gerade dabei vom alten E2000 auf E2000+ umzusteigen. Ist echt der Hammer wieviel da möglich ist.

Danke und Gruß,
Ralf

Hallo patpommi

Natürlich geht das. Ich benutze auch nur das Freqwenzmodul um den Sensor auszuwerten.

MFG
Falko
_________________________
2xRaspberry Pi3 mit 23 und 6 Modulen,1xRaspberry Pi2 mit 6 Modulen 1xRaspberry Pi3 zum Testen mit 3 Modulen 1xRaspberry Pi3 mit 2 Multi IO als Akkutester

Hallo Falko,

das klingt gut.

Ich bin gerade dabei mit Sprint Dein Layout nachzubasteln. Das meiste habe ich. Aber in einigen Punkten bin ich mir unsicher weil der graue Bestückungsdruck etwas schwer zu erkennen ist.
Kannst Du etwas zu den Bauteilen sagen? Ich meine Maße (wegen des Layouts) und Typenbezeichnung. Ich möchte die Bauteile gerne bestellen.
Habe mit SMD bisher eher wenig Erfahrung. Daher kenne ich mich mit den Bezeichnungen und Maßen nicht so aus.

Danke und beste Grüße,
Ralf

@fasabi

Viele Grüße aus Waldenburg, meine Steuerung wächst und ich verlege auch gerade Wasserleitungen, um draußen Pflanzen zu bewässern. Es wäre wirklich sehr nett, wenn Du den Schaltplan und vielleicht auch das Layout für das F-Modul mit Multiplexer und den Sensor zur Verfügung stellen könntest. Den Multiplexer, der zu Deiner Plastine passt, habe ich auf Anhieb bei Gieß-o-Mat leider nicht entdeckt - ist aber eine super Idee, um mehrere Sensoren betreiben zu können. Wäre schön, hier von Deinen Erfahrungen profitieren zu dürfen.
Viel Grüße René
_________________________
Raspberry Pi3 mit 10 Modulen, Raspberry B+ zum Testen

Hallo

Habe mal alles zusammengestellt (in EAGEL) bilder sind ja schon Online.
Von Spint habe ich allerdings keine Ahnung. Arbeite schon immer mit der Free Version von Card Soft.
Die verwendeten Widerstände haben die Bauform 0603, die C 603 und 1206.
Bei Bedarf gebe ich natürlich auch noch Detaillierte Auskunft.

Gruß Falko

Anhänge

Beregnung..zip (277,8 KB)

_________________________
2xRaspberry Pi3 mit 23 und 6 Modulen,1xRaspberry Pi2 mit 6 Modulen 1xRaspberry Pi3 zum Testen mit 3 Modulen 1xRaspberry Pi3 mit 2 Multi IO als Akkutester

Dankeschön fasabi!!! Hast Du Deine Bewässerung schon praktisch im Einsatz?
Viele Grüße Rene
_________________________
Raspberry Pi3 mit 10 Modulen, Raspberry B+ zum Testen

Steht noch bei mir auf dem Schreibtisch. Teste derzeit noch alle Komponenten.
Nach Ostern will ich Loslegen.

Gruß Falko
_________________________
2xRaspberry Pi3 mit 23 und 6 Modulen,1xRaspberry Pi2 mit 6 Modulen 1xRaspberry Pi3 zum Testen mit 3 Modulen 1xRaspberry Pi3 mit 2 Multi IO als Akkutester

Mal sehen ob ich das auch schaffe?
Eigentlich gibt's ja noch nichts zu gießen😉 Hast Du schon Magnetventile getestet? Ich will 12 Volt Modelle verwenden.
_________________________
Raspberry Pi3 mit 10 Modulen, Raspberry B+ zum Testen

Hallo windsurfer 100

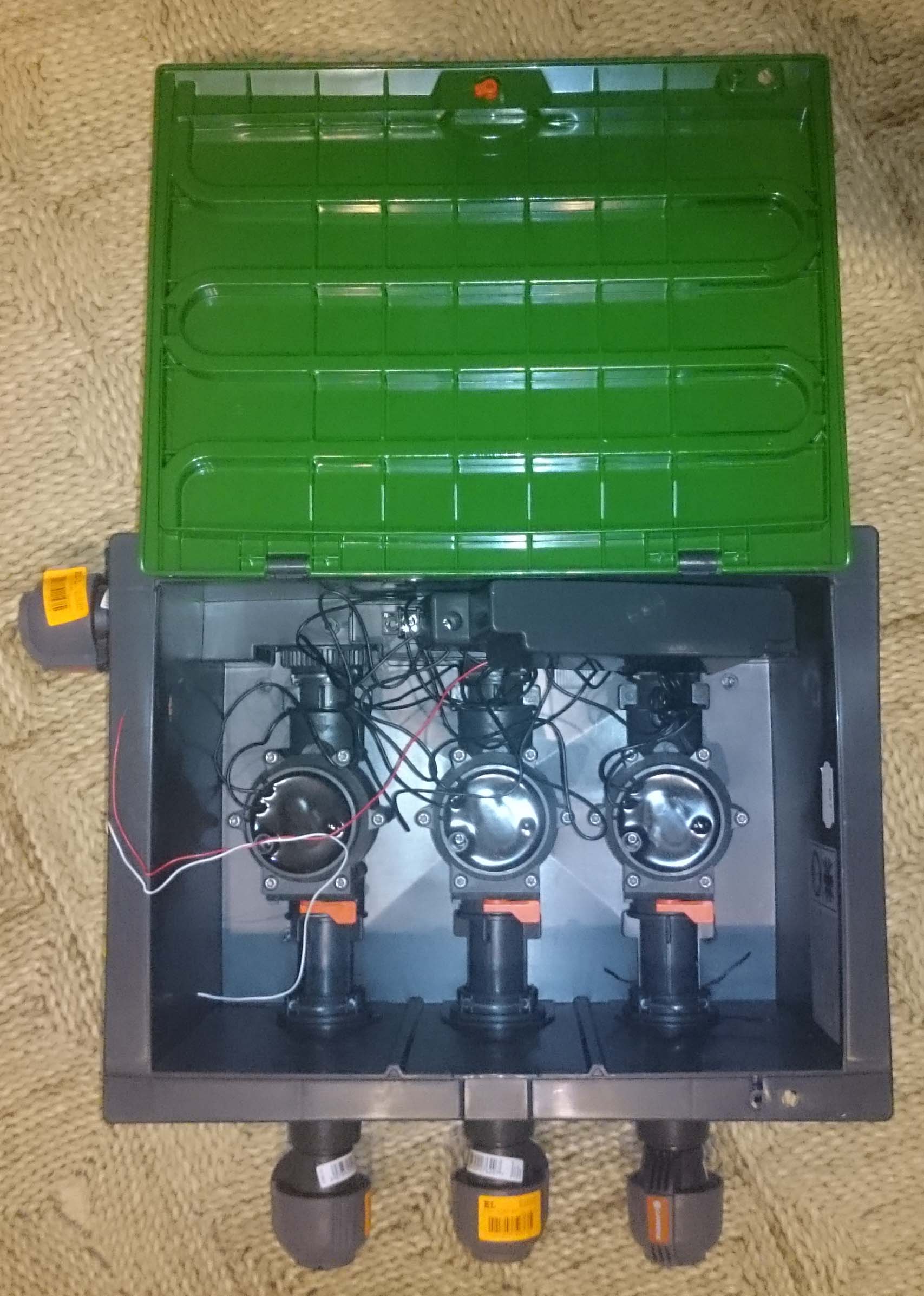

Habe die Magnet Ventile von Gardena gekauft (24V~). Nicht das diese besonders günstig sind aber es gibt dazu eine Box für 3 Ventile. Ein Eingang und drei Ausgänge. Das finde ich ganz praktisch.

Gruß Falko

Anhänge


_________________________
2xRaspberry Pi3 mit 23 und 6 Modulen,1xRaspberry Pi2 mit 6 Modulen 1xRaspberry Pi3 zum Testen mit 3 Modulen 1xRaspberry Pi3 mit 2 Multi IO als Akkutester

Update Bodenfeuchte Sensor

Habe die ersten Sensoren Vergraben und wie auf Bestellung hat es auch noch geregnet. Die Frequenz liegt allerdings im Realen Feuchten Erdreich mit 12500 Hz deutlich über meinen Versuchsaufbau (7000Hz). Das schein zwar für das F Modul kein Problem zu sein aber sicher wäre es besser eine Teiler stufe mehr zu nehmen um im Optimalen Bereich zu bleiben.
