Hallo so habe mein Net io fertig, das Board selbst geht auch mit der Logik zu programmieren und geht auch alles.
Jetzt habe ich mein ADD Bord angeschlossen javascript: insert_code('text','');
Wenn ich aber jetzt nach meinem Ausgangsbord suche passiert das javascript: insert_code('text','');

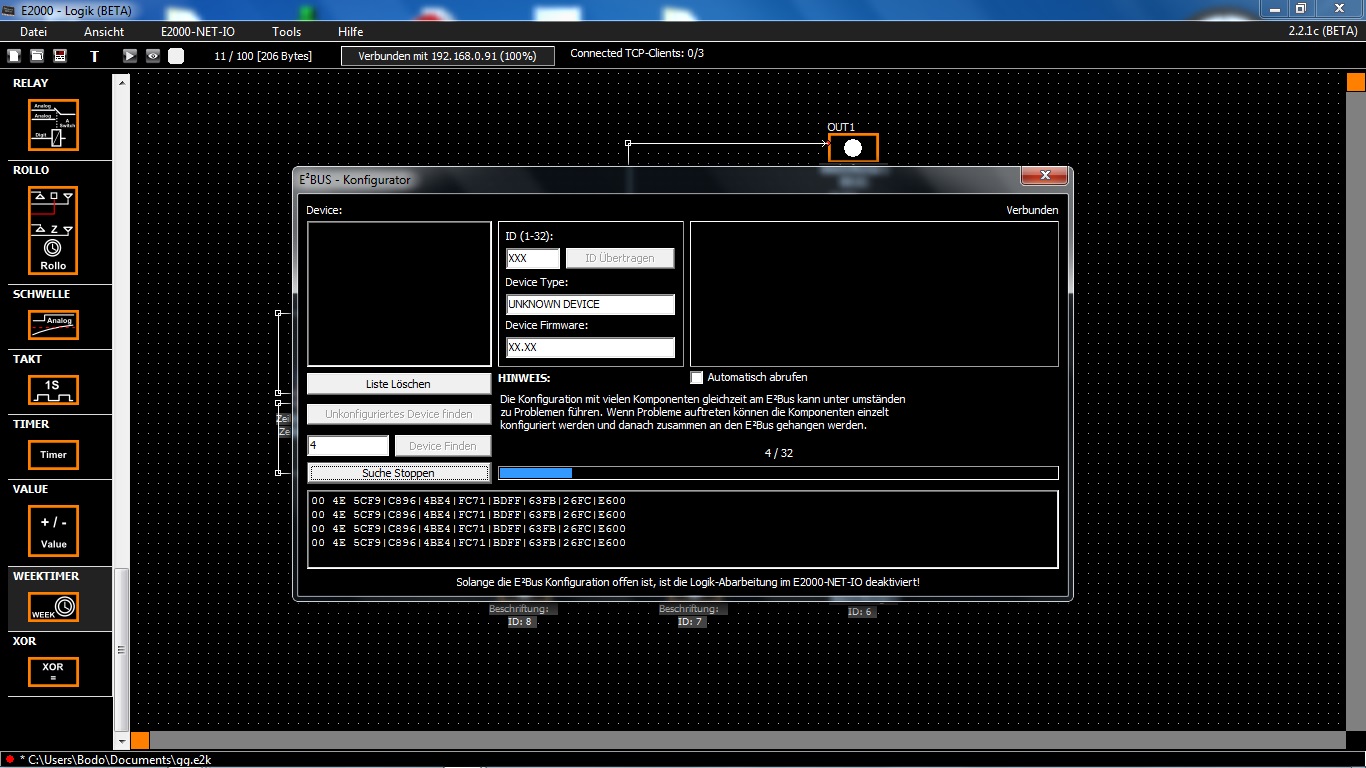

Die suche nimmt kein ende, bis ich abbrechen drücke.

Die LED für Netzwerkpackete blinkt am ADD Board
Die LED für Logik blinkt auch.
Die Led für Bus geht an sobald ich nach Device suche.
Aber an meinem Output Bord kommt nix an, da blinkt nur die Rote Led und natürlich die grüne für Strom.

Ich bin mir auch nicht sicher wie die Schalter geschaltet werden müssen.
Habe alle auf an am Add Bord und am Output Board und der Jumper ist geschlossen.

Ich danke schon mal um Hilfe

Anhänge



Hallo Bodo-baller-kassel,

wenn Jumper S3 + S4 des Output Device geschlossen sind, dann wird auch kein Device gefunden.
S3= Reset
S4= Bus inaktiv

Gruß
Atmega 1284

Hallo Danke schon mal.
Aber leider hat das keinen Effekt.

Ich gehe mal davon aus das die gelbe LED blinken müßte, Oder?
Macht sie aber nicht.

MFG Bodo

die gelbe LED flackert bei Aktivität auf dem Datenbus.
Wenn das Modul nicht erkannt wird, tut sich da nichts.

Gruß
Atmega1284

Ich bekomme es einfach nicht hin.

Ich habe einen neuen 644 geflasht.

Ich habe einen neuen Max 485 genommen.

Alle Verbindungen durchgemessen, natürlich alle Ic´s vorher raus

Das einzige was mir bei meiner Fehlersuche aufgefallen ist, ist das das eeprom nicht der 24C65 ist sondern ein 24C64.
Der ist eigentlich genau der selbe nur das er bei 5 Volt mit 1000Mz Tacktet anstatt mit 400.
Ich gehe aber mal davon aus da es eine Speichererweiterung ist und er erkannt wird geht das. oder?

Ich bin am verzweifeln

Hallo Bodo-baller-kassel,

manchmal sieht man vor lauter Bäumen den Wald nicht.

normale Anmeldung eines Moduls:

Stromversorgung ausschalten
S3+S4 auf ON
Stromversorgung einschalten
Nach dem Start des Raspi (dauert ja etwa 1min.)
S3+S4 auf OFF
anschl. bei Module das Modul anmelden.
Wenn es dann nicht klappt, dann sollte es sich wahrscheinlich
um ein Hardware-Problem handeln.

Gruß
Atmega1284

Ich habe meinen Fehler gefunden

Ich kann es selber nicht fassen
Auf dem ADD Board ist B A GND - Bus
Am 8 fach Output ist A B GND - Bus

Also hatte ich die Datenleitung vertauscht

Mein Vorschlag wäre doch mal darauf explizit hinzuweisen, für so deppen wie ich einer bin

Danke für Deine ( Eure ) Hilfe.

MFG Bodo

So einfach, das man es nicht sieht, da kann man sich in den Hintern beissen.
Und das schöne, man kommt noch soweit runter, gell??

Aber schön. das es jetzt läuft.
