...dass ich das fehlende Reichelt-Paket bekomme

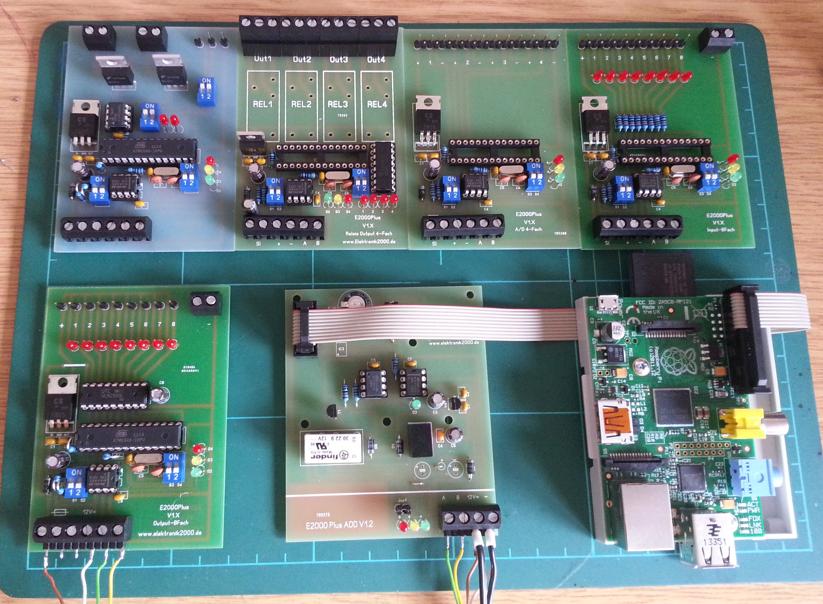

Denn da waren die fehlendes Relais für die Relais-Output-Platine drin und ich konnte mein Basis-Einsteiger-Set fertig machen



Und ja, der Terminator ist nicht eingeschaltet auf dem Bild, aber da sollte auch noch ein zweites Modul dahinter geschaltet werden

Nun bin ich eigentlich nur noch auf der Suche nach einer geeigneteren Verkabelung, aber da halten sich die Erfahrungen bisher wohl auch noch in Grenzen.
Mir schwebt da was mit einfacher Abzweig-Möglichkeit vor, und wo die Kabel einfach an und abgeklemmt werden können, ohne jedes Mal alle Schrauben auf und zu machen zu müssen.
Evtl. hätte ich Klemmhebel-Anschlüsse ran machen sollen, aber dann sollten auch mindestens zwei nebeneinander die selben Anschlüsse bedienen, dass man wieder leicht abzweigen kann. Wie ich das allerdings ohne Layout-Veränderung machen soll, muss ich mir noch überlegen.

Anhänge


Ha, gefunden...


https://eshop.wago.com/JPBC/singleview/single[...]m=2&from=Catalog

Noch besser, ohne Steckpins auf der Leiterplatte

https://eshop.wago.com/JPBC/singleview/single[...]m=2&from=Catalog

Wenn ich jetzt noch rausfinden würde, wo man die einzeln herbekommen kann...

Gehst du: wehwehweh Reichelt.de und gibste da ins suchfeld WAGO 806-106 ein.

Ne 6 Polige: 2.05 Euro, oder die 4 Polige: 1.45 Euro (WAGO 806-104)

Aber Vorsicht, Rastermaß 5.0 !!!

Na die Anschlußklemmen sind doch RM5, oder nicht?

Und die mit den notwendigen zusätzlichen Steckpins habe ich beim Reichelt auch gesehen, aber die zweite Version 816, wo die Lötstifte fest und schon dran sind, die finde ich nur beim Conrad im 112Stück-Pack oder so

RM wiess ich ehrlich geagt nicht.

Warum Steckpins versteh da den unterschied nicht ??

Für die 806er muss man die dazugehörigen Lötstifte 806-90x verbauen. Auf diese werden dann die Buchsenklemmen erst aufgesteckt.
Die 816er brauchen keine extra Lötstifte, die sind dort "fest eingebaut"

Ah so, das wusste ich nicht.
