Ready und getestet ! Freigegeben zum Nachbauen

Das Arbeiten an elektrischen Anlagen sollte nur von einem Fachmann gemacht werden.

E2000-A/D Converter V1.0


Dies ist ein Analog Digital Converter für den KTY110 u KTY210 !

geeignet für: E2000 Temperatur Device4fAD V1.3 oder E2000 Temperatur Device2f ab V1.1

Dieser Converte ist dafür gedacht wenn an das E2000 Temperatur Device4fAD V1.3 (oder 2fach Device)
ein analoger Temperatur Sensor angeschlossen werden soll. Das E2000 Temperatur Device4fAD V1.3 ist
für den Digital Sensor DS18S20 ausgelegt. Der DS18S20 ist aufgrund seiner Bauform nicht gerade
als Anlege-Fühler oder ähnliches zu nutzen. Hier kommt der Converter zum Einsatz da die Sensoren
KTY110 und KTY210 in vielen verschiedenen Mechanischen Ausführung erhällich sind.

(Achtung diese Platine enthält SMD Bauteile)


Downloads

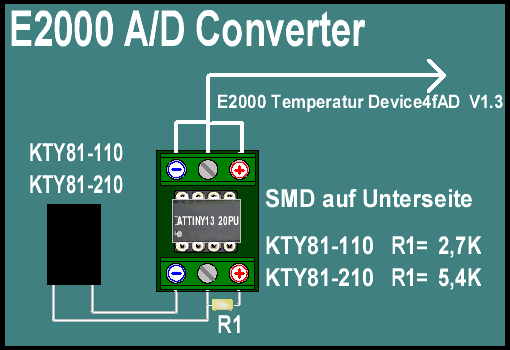

Bilder:


Layout:


Schaltplan:

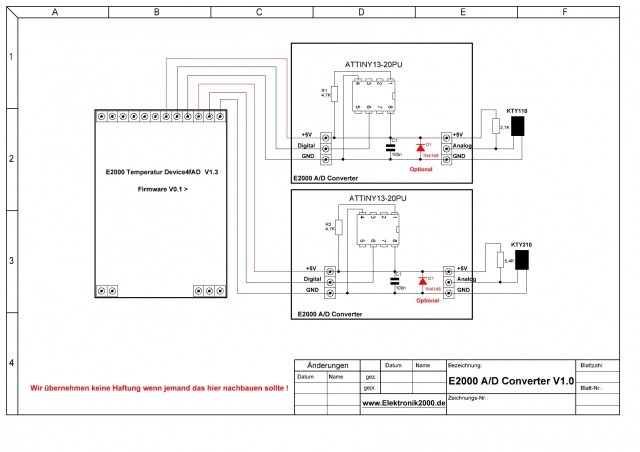

Anschlussplan:




LINK Warenkorb

Hab mir den A/D Converter nachgebaut, jedoch fehlt mir die .hex file, um ihn auch benutzen zu können.
Wäre nett wenn ihr die mal hochladen könntet.

Grüße sansuiklaus

Keine hex File vorhanden?
MfG Sansuiklaus

Hallo,

sorry, dass wir noch nicht geantwortet hatten. Bei uns war bis jetzt Urlaubszeit.
Es wird ein Hex-File heute abend geben.

mfg
Tropby

EDIT: Der Download ist jetzt verfügbar:
http://www.elektronik2000.de/downloads.php?id=43
_________________________
Elektronik2000.de | Software-Entwickler

Hallo Heute sind nun meine Bauteile gekommen,die Platinen sind auch schon in Arbeit,die Hex Datei ist da, nur wo stecke ich den Attiny hin?Ich habe zwar den E2000 AVR-ISP Adapter aber der Sockel ist doch ein andererIch BITTE um Hilfe
Gruß Uwe

Es ist eigendlich nicht vorgesehen das dieses Modul mit der E2000 Software programmiert werden kann.
Um ganz ehrlich zusein hatten wir nicht angenommen das jemand das brauchen würde.

Aber da lagen wir wohl falsch!

Vorschlag:
In den nächsten 3 Tagen liefern wir das Update nach.
Dafür musst du dir jedoch noch einen kleinen Adapter löten um von dem 20 Poligen Sockel auf den 8 Poligen zu kommen.
Bis Samstag abend wird dieser Plan online sein.
Um die Software zu flashen werden wir eine kleine Batch-Datei zur verfügung stellen.

mfg
Akim

Guten Morgen Es würde eigentlich genügen,die Verdrahtung des Sockels zu wissen.Eine Batch Datei brauche ich nicht,da ich zum programmieren des 2313/ATtiny13 das Programm:Avr-Osp2:benutze.Dieses funktioniert in Verbindung mit meinem Programmieradapter und eurem ISP-Adapter sehr gut.MFG Uwe

Hallo hier ein kleiner Schaltplan:




Alles zum ISP Adapter steht hier: Link

Anhänge


Danke

Hallo ich nochmal brauche ich nicht auch noch die Fusebits?Danke
