Angestachelt von fasabis Diodengrab hab ich mir gedanken über eine Art Baugruppenträger gemacht.

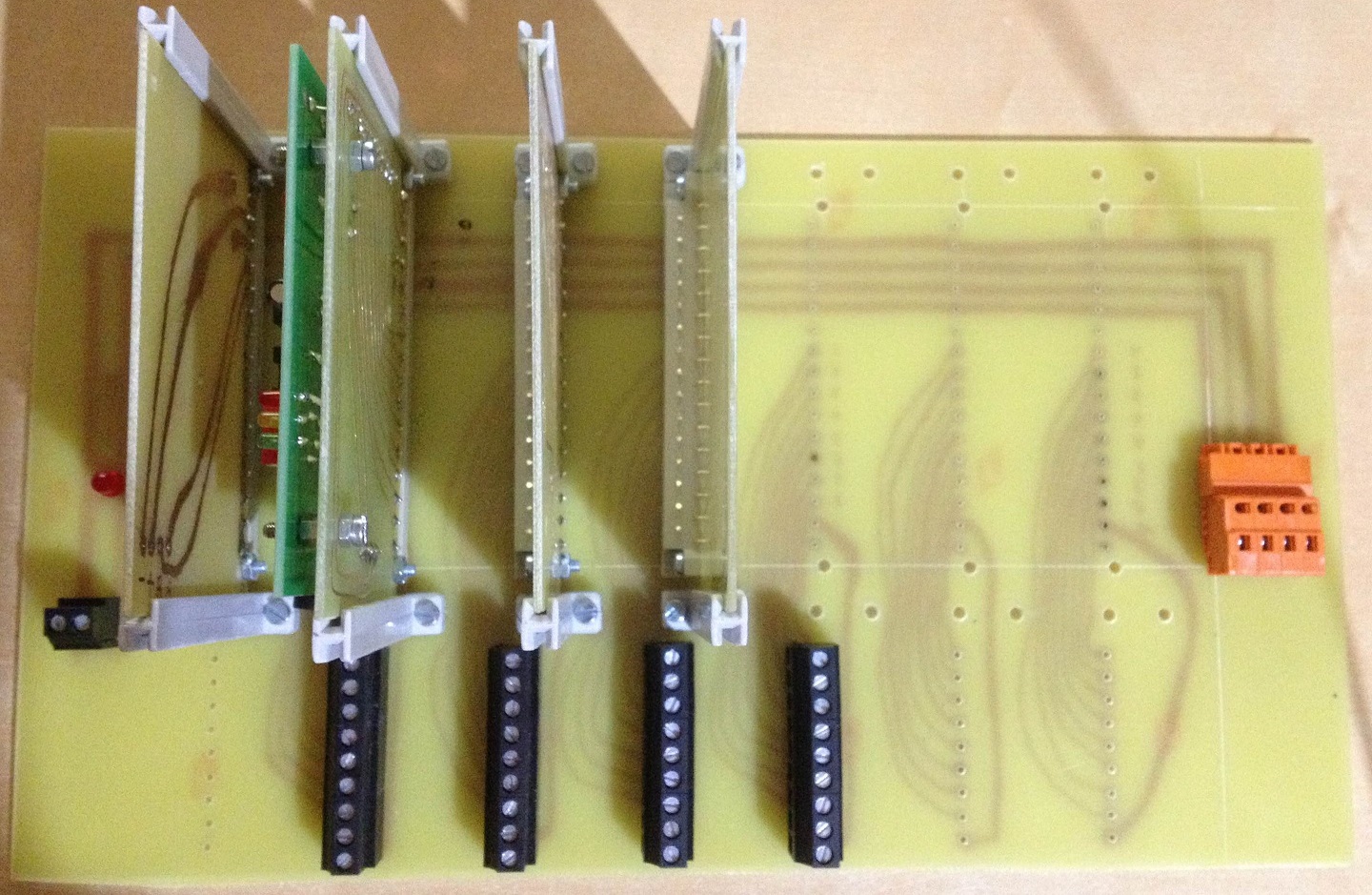

Rausgekommen ist das da:



Er ist noch nicht ganz fertig, musste heute Material nachordern.

ganz links kommt die Mcu mit angeschraubtem Pi hin, 3 Felder für 8 Fach in, 3 Felder für 8 Fach out, der Orange Stecker geht weiter an 2 Dimmermodule.

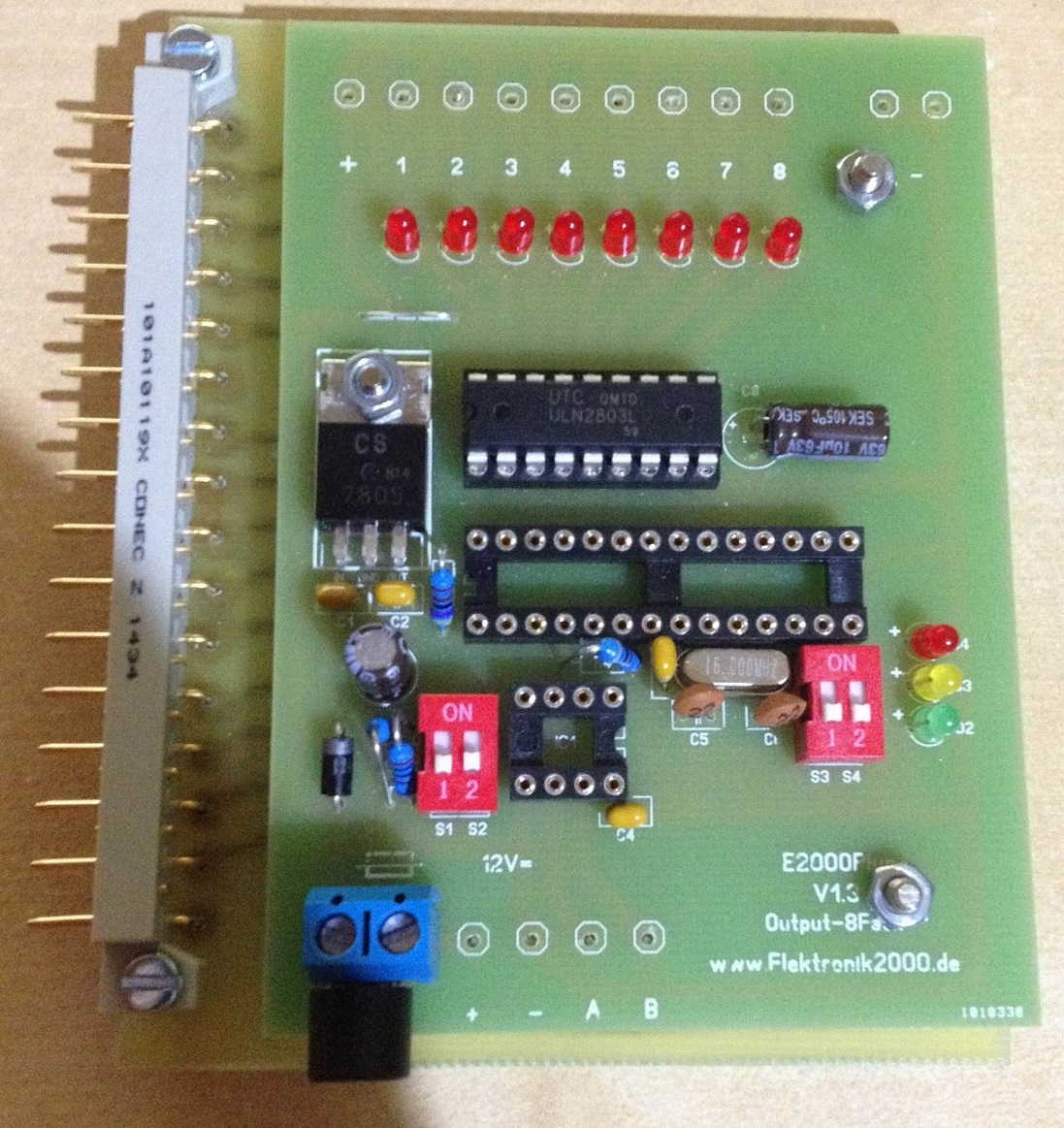

Hier noch n Pic von einer Steckkarte, einfach huckepack auf ne Platine geschraubt.



PS: Wer über meine Ätzkunst lachen will, nur zu
