Hallo,
vielleicht kann mir jemand sagen wo beim Pollin Display, TC1602A-08, "oben" bzw. "unten" ist?

Das Original Bild von Pollin schein mit Photoshop "programmiert" zu sein.

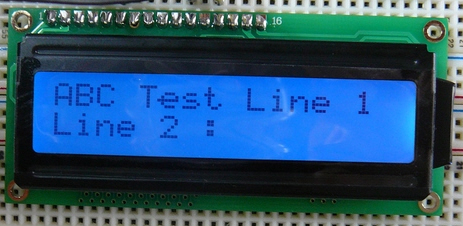

Ich bin der Meinung, dass die Bilder in Internet (von den Bastlern) richtig die Beschaltung zeigen. Hier sind die Anschluß PINs oben, bei Pollin sind diese unten.

Danke im Voraus

Mfg
