Ready und getestet ! Freigegeben zum Nachbauen

Das arbeiten an Elektrischen-Anlagen sollte nur von einem Fachmann gemacht werden.

E2000Plus Input A/D Device 2fach

Das neue Input A/D Device kann sowohl Analog als auch Digital auswerten.

Angeschlossen werden kann:

- Schalter (Pull UP oder Down nicht vergessen)
- Taster (Pull UP oder Down nicht vergessen)
- DS18S20
- KTY81-110
- KTY81-210
- PT1000 (Messwandler erforderlich)
- Potenziometer
- usw

Auch der Mischbetrieb ist möglich!
Eingestellt wird das ganze im Webinterface von E2000Plus

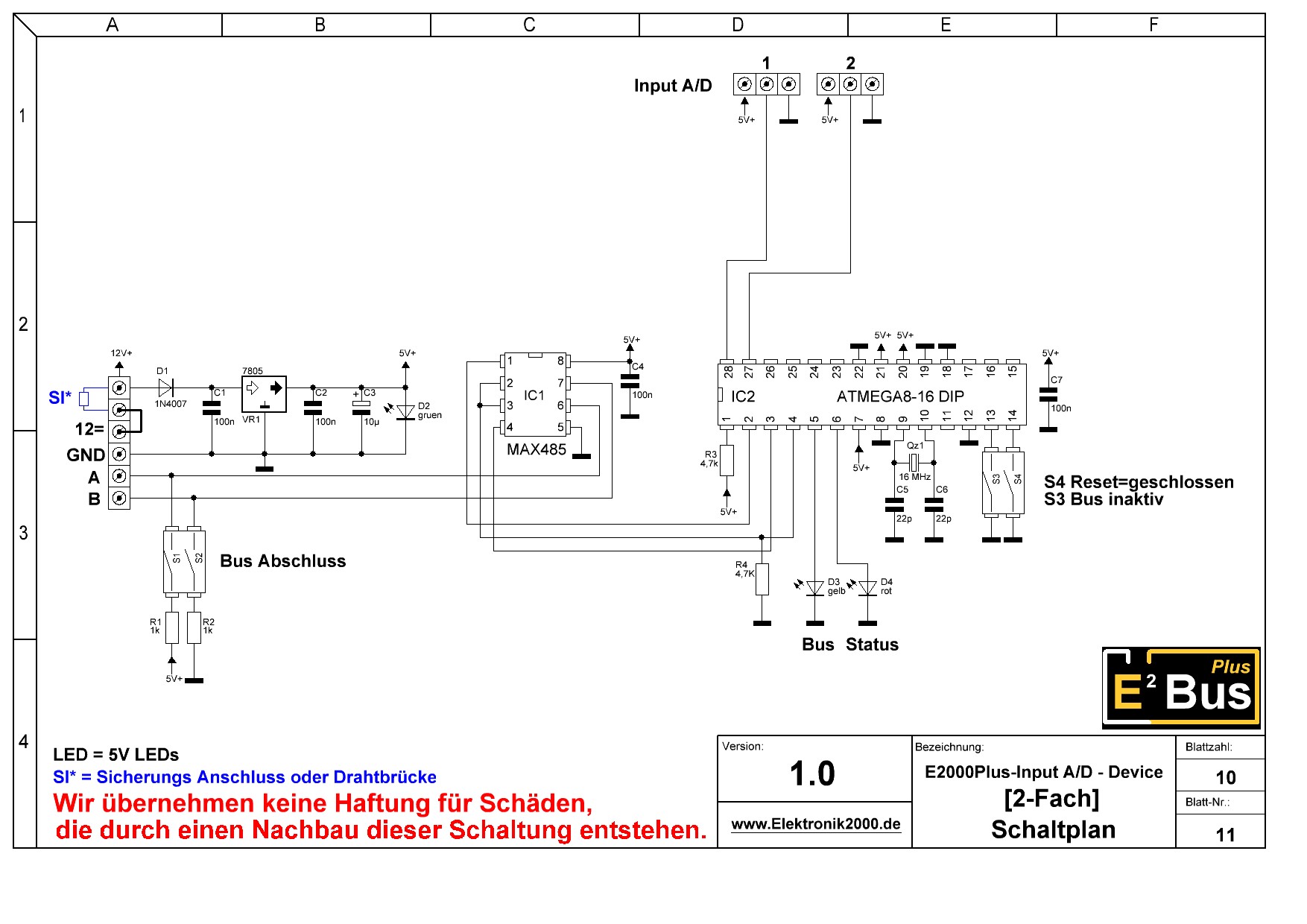

Schaltplan:


Platinen Layout:

Wer Fehler findet bitte Info an Akim Danke!
