Das arbeiten an Elektrischen-Anlagen sollte nur von einem Fachmann gemacht werden.
E2000Plus LED-Dimmer Device 2fach

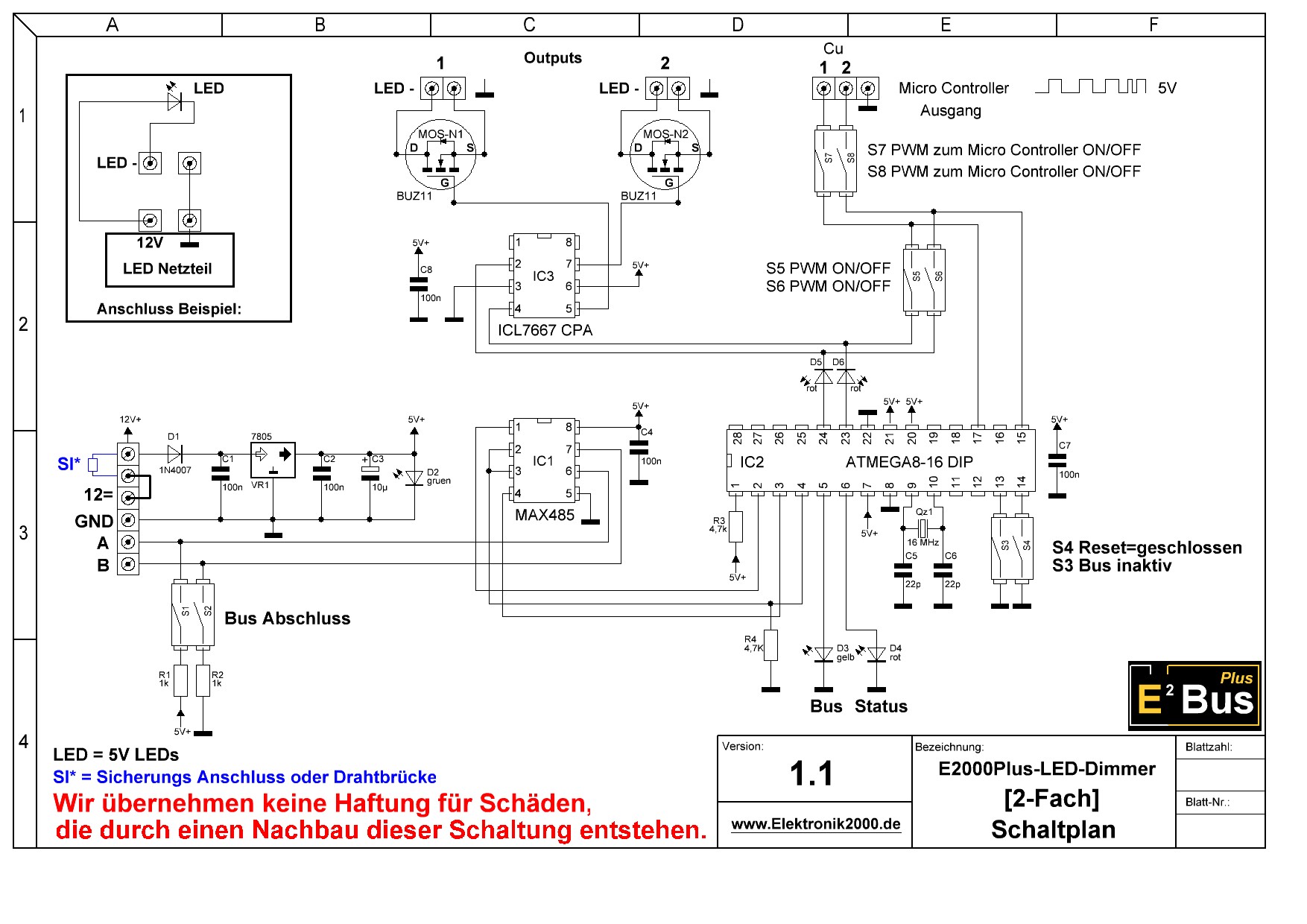

Schaltplan:

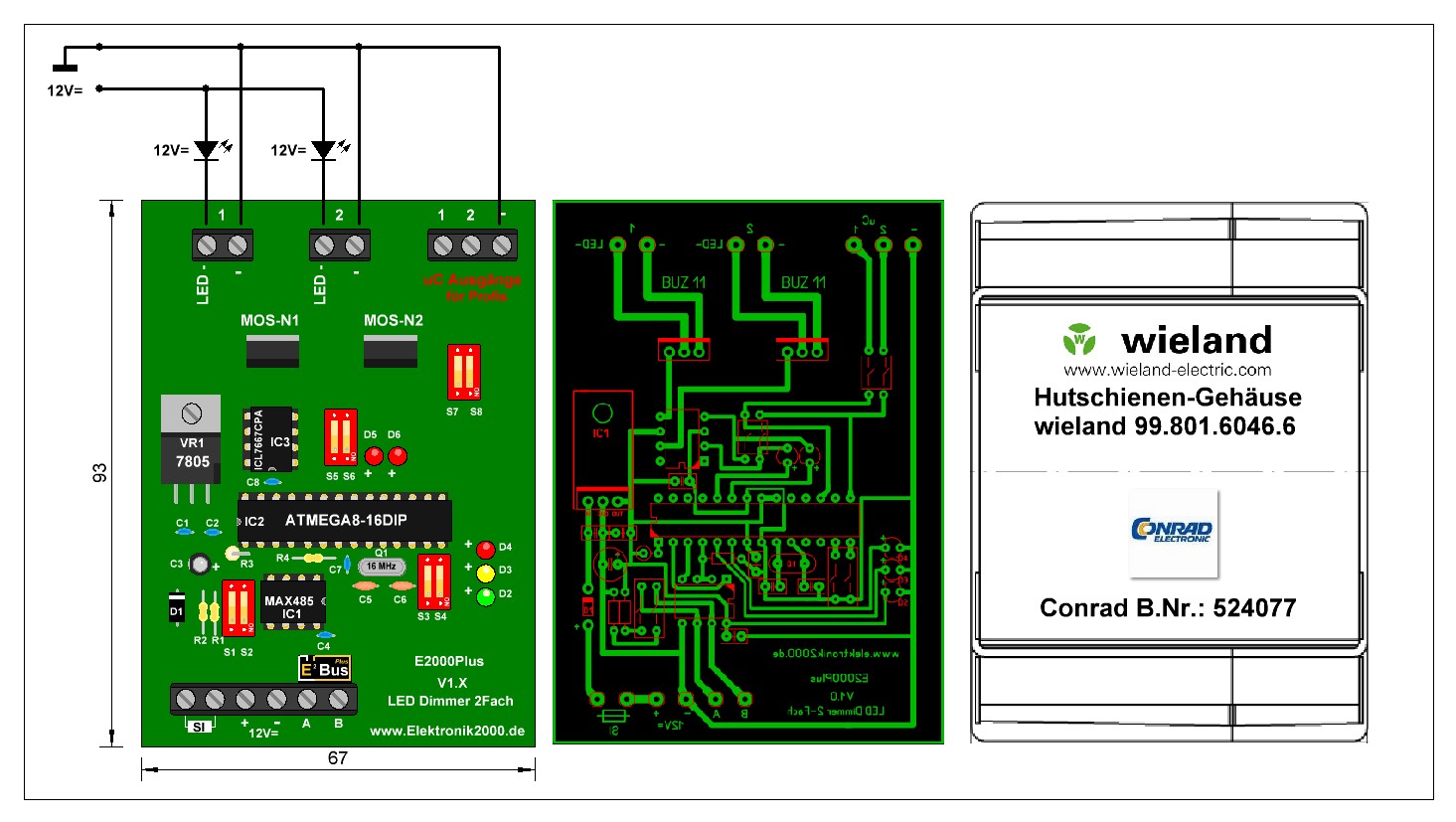

Platinen Layout:
Wer Fehler findet bitte Info an Akim Danke!
Elektronik2000.de Forum
» E2000 - PLUS - Hardware
» [2-Fach] LED Dimmer Modul
Wichtig: E² plus - LED Dimmer Device 2-fach V1.X
» E2000 - PLUS - Hardware
» [2-Fach] LED Dimmer Modul
Wichtig: E² plus - LED Dimmer Device 2-fach V1.X | Seiten (1): [1] |
| Autor | Beitrag |
 19.04.2014 - 10:41:02 Uhr |
|
Akim
(Administator)
  ThemenstarterRegistriert seit: Juli 2010
Beiträge: 743 |
|
|
E² plus - LED Dimmer Device 2-fach V1.X
Ready und getestet ! Freigegeben zum Nachbauen
Das arbeiten an Elektrischen-Anlagen sollte nur von einem Fachmann gemacht werden. E2000Plus LED-Dimmer Device 2fach Schaltplan: Platinen Layout: Wer Fehler findet bitte Info an Akim Danke! Zuletzt bearbeitet 20.04.2014 - 22:43:51 Uhr von Akim |
|
 |
|
|
|
|
|
19.04.2014 - 12:21:16 Uhr |
|
|
Tueftler1983
Registriert seit: Februar 2014
Beiträge: 200 |
|
|
Okay also momentan noch ein Platzhalter
|
|
|
|
|
|
|
|
|
19.04.2014 - 16:37:25 Uhr |
|
mr.tux2
 Registriert seit: Oktober 2012
Beiträge: 81 |
|
|
@ akim
kann trotz brille und vergrößerungsglas das kleingedruckte nicht lesen   |
|
|
|
|
|
|
|
|
19.04.2014 - 18:49:15 Uhr |
|
|
mr.tux2
Registriert seit: Oktober 2012
Beiträge: 81 |
|
|
hallo akim
zwei fragen mir ist beim vergleichen mit der vorgängerversion aufgefallen das die status led keine vorwiderstände haben aber der atmega arbeitet doch weiterhin mit 5v sonst hat sich außer das fehlen der isp schnittstelle und dem zusätzlichen pwm ausgang nichts geändert kann man an dem pwm ausgang einfach noch so einen mosfet treiber icl7667cpa dazuschalten um zum beispiel zwei buz 11 parallel zu betreiben ??? oder wofür ist der gedacht mfg mr.tux2 |
|
|
|
|
|
|
|
|
19.04.2014 - 19:41:10 Uhr |
|
|
Tropby
(Administator)
Registriert seit: September 2009
Beiträge: 967 |
|
|
Hallo mr.tux2,
wir verwenden auf den neuen Modulen 5V LED's. Das spart uns etwas lötaufwand. Daher haben die LED's auch keine Vorwiderstände mehr. Die PWM-Ausgänge sind dafür da wenn jemand eine eigene Schaltung hinter den ATMEGA hängen will. Dabei solltest du das Datenblatt des ATMEGA 8 beachten. Dort findest du auch wie stark die Ausgänge belastet werden dürfen. mfg Tropby _________________________ Elektronik2000.de | Software-Entwickler |
|
|
|
|
|
|
|
