E2000-Relais Karte 4f Hutschiene V1.0

Max Schaltspannung 24V

Eine Relais Karte die in ein Modul Gehäuse für Hutschiene eingesetzt werden kann.
Diese Relais Karte kann mit allen E2000 Output Modulen oder direkt mit dem NET-IO Board angesteuert werden.

Relais Ausgangsklemmen Daten bei Reichelt : Link

Relais Daten bei Reichelt: Link



Downloads



Bilder:

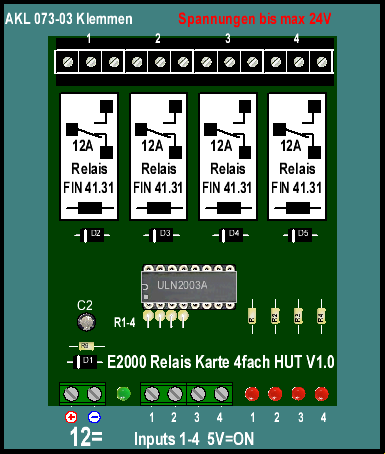

Direkt an ein NET-IO Board

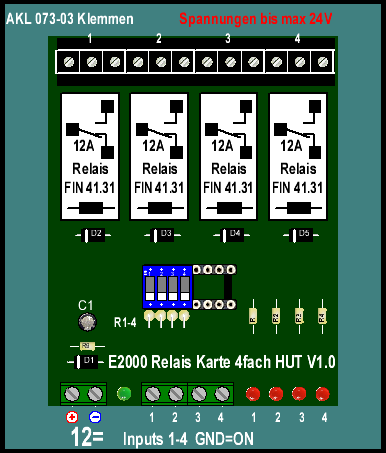

Für ein E2000 Output Modul: IC entfernen und Dil Schalter einsetzen (alle auf ON)!

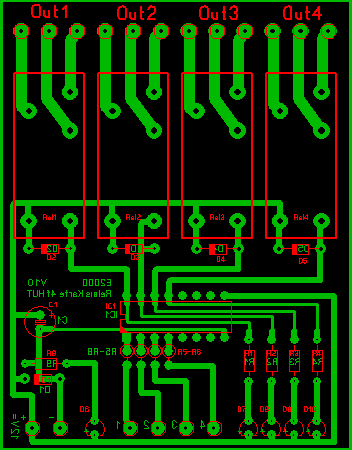

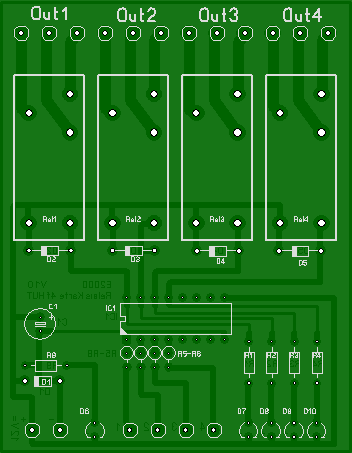

Layout:

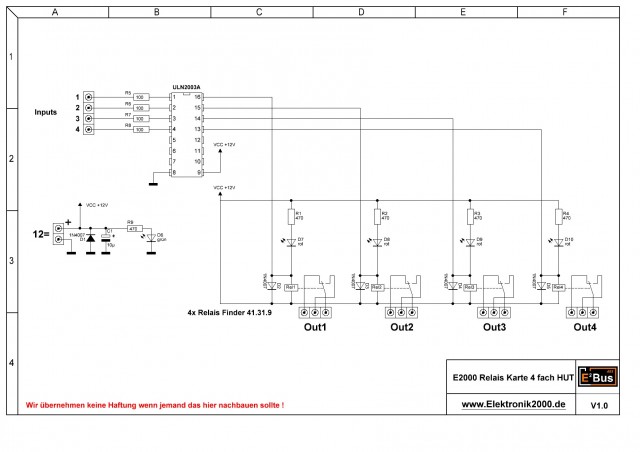

Schaltplan:





LINK Warenkorb

Hallo Akim,
die Relaisplatine für ein Hutschienengehäuse finde ich eine tolle Idee.

Nun noch zwei Anmerkungen:
Die Relaisbeschriftung 41.13 scheint falsch zu sein. Im Warenkorb steht 41.31
Du schreibst zwar "Spannung bis max. 24V" aber ich würde trotzdem die Beschriftung
unter dem Relais (Platinenlötseite) entfernen. Das Relais hat laut Datenblatt
zwischen Spule und Kontakt eine Spannungsfestigkeit von 6kV (8mm).
Mit der Beschriftung könnte evt die sichere Trennung zwischen Elektronik und Lastseite
nicht mehr gegeben sein.

Danke!
Die Relais Beschriftung ist ein Schreibfehler.
Das Entfernen der Schrift unter der Platine hatte ich auch schon einmal im Kopf!
Du hast sicherlich Recht, werde sie entfernen.


Habe ich geändert !

Warum nutz ihr eigentlich zum Schalten immer Relais. Ich nutze eine Schaltung aus einem Optokoppler(3020) zwei Widerständen und einem Triac (Tic246M). Hiermit kann ich über das Net IO auch richtige Lasten Schalten ohne die Gefahr von Hängenbleibenden Relais oder Funkenbildung. Haben Triacs Nachteile die Relais nicht haben?

Gruß Katjesfresser

Ich denke einfach mal da ein relais einfacher zu verstehen sind,
als triacs und mann bei einem relais bei der verdrahtung weniger falsch machen kann:-P .
Ich nutze lieber relais da sie von der fehlersuche einfacher sind , da kann ich mal schnell ein relais tauschen um zu gucken ob der fehler am relais ist ohne dazu erst in den keller zu rennen und das multimeter auszupacken ;-) und an unzugänglichen kontakten die 230V führen rumzumessen.


mfg alex ^^

Die Ansteuerung von Relais ist einfacher als von Triacs.

Desweiteren muss bei der verwendung von Triacs einiges beachtet werden.

- Last am Ausgang (Ohmische-Induktive-Kapazitive)
- Wenn die Last zu gering ist, kann es zu Problemen kommen
- Kühlung
- Berührungsschutz
- Im Falle eines Überstroms kann er schnell sterben
- Wechsler Kontakt ? (nicht möglich)

Biliger ist eine Triac-Schaltung nicht wirklich.
