Ready und getestet ! Freigegeben zum Nachbauen

Das arbeiten an Elektrischen-Anlagen sollte nur von einem Fachmann gemacht werden.

E2000Plus Impuls-Freq Device 2-fach

Das E2000Plus Impuls-Freq Device [2-fach] ist ein Modul für die Hutschiene.

Es stehen 2 Eingänge zur Verfügung die über das Webinterface konfiguriert werden können.

Möglich sind:

Impulse pro Minute
Counter (Noch keine FRAM Speicherung)
Impulse pro Sekunde (Frequenz)
Eltako Windsensor WS

(S0 Zähler können damit ausgewertet werden.)

Die Eingänge sind extern zu beschalten.
Auf dem Modul wurde von uns ein Schmitt-Trigger verbaut.
Die Zehner Dioden begrenzen die Spannung auf TTL Pegel.
Sollten direkte uPC Impulse ausgewertet werden sollen, ist die Z-Diode abschaltbar und
der RV Widerstand entfällt.

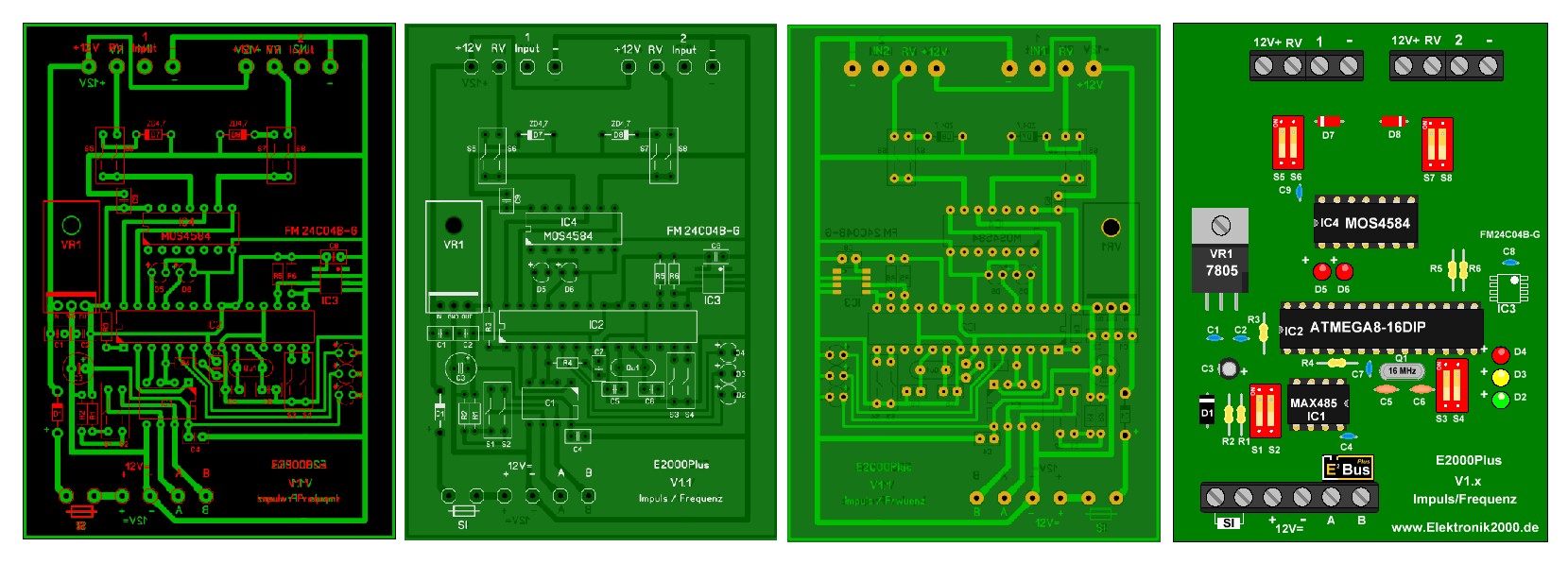

Platinen+Layout:


Schaltplan:


Warenkorb: Link


Wer Fehler findet, bitte Info an Akim.
Danke!
